3D-Grundrisse beschriften
Mit Beschriftungen können Sie detaillierte Erläuterungen, Notizen und Pfeile direkt in Ihre 3D-Grundrisse einfügen. So stellen Sie sicher, dass alle technischen Angaben, Materialdetails und Montageanweisungen genau dort zu finden sind, wo sie benötigt werden. Ganz gleich, ob Sie Abrissbereiche dokumentieren, die Auswahl der Oberflächen kennzeichnen oder allgemeine Projektnotizen für Ihr Team oder Ihre Kund*innen hinzufügen – Beschriftungen sorgen dafür, dass Ihre Grundrisse übersichtlich und kommunikationsbereit bleiben.
Überblick zu Beschriftungen
Beschriftungen sind nur in der 2D-Ansicht und der Schnittansicht verfügbar. In der 3D-Ansicht werden sie noch nicht unterstützt. Beschriftungen sind standardmäßig sichtbar, Sie können sie jedoch in Ihren Grundrisseinstellungen deaktivieren (weitere Details siehe unten).
Je nach Verwendungszweck stehen Ihnen in Ihrem 3D-Grundriss drei verschiedene Beschriftungswerkzeuge zur Verfügung:
- Beschriftung: Eine Kombination aus Pfeil und Textfeld. Verwenden Sie diese Funktion, um auf ein bestimmtes Element in Ihrem Grundriss hinzuweisen und es mit technischen Angaben, Materialien oder Anweisungen zu beschriften.
- Textfeld: Nur Text, ohne Pfeil. Ideal zum Erstellen von Legenden, allgemeinen Anmerkungen oder Arbeitsanweisungen am Rand Ihres Grundrisses.
- Pfeil: Ein einzelner Pfeil. Verwenden Sie diese Option, um die Aufmerksamkeit auf mehrere Elemente zu lenken oder eine Richtung ohne zusätzlichen Text anzuzeigen.
Bitte beachten Sie: Verwenden Sie für Raumnamen stets das Werkzeug „Raumetikett“ – so bleiben Ihre Angebote und Berichte präzise. Die Beschriftungen dienen für technische Angaben und Erläuterungen.
Lassen Sie uns die einzelnen Optionen durchgehen.
Beschriftung hinzufügen

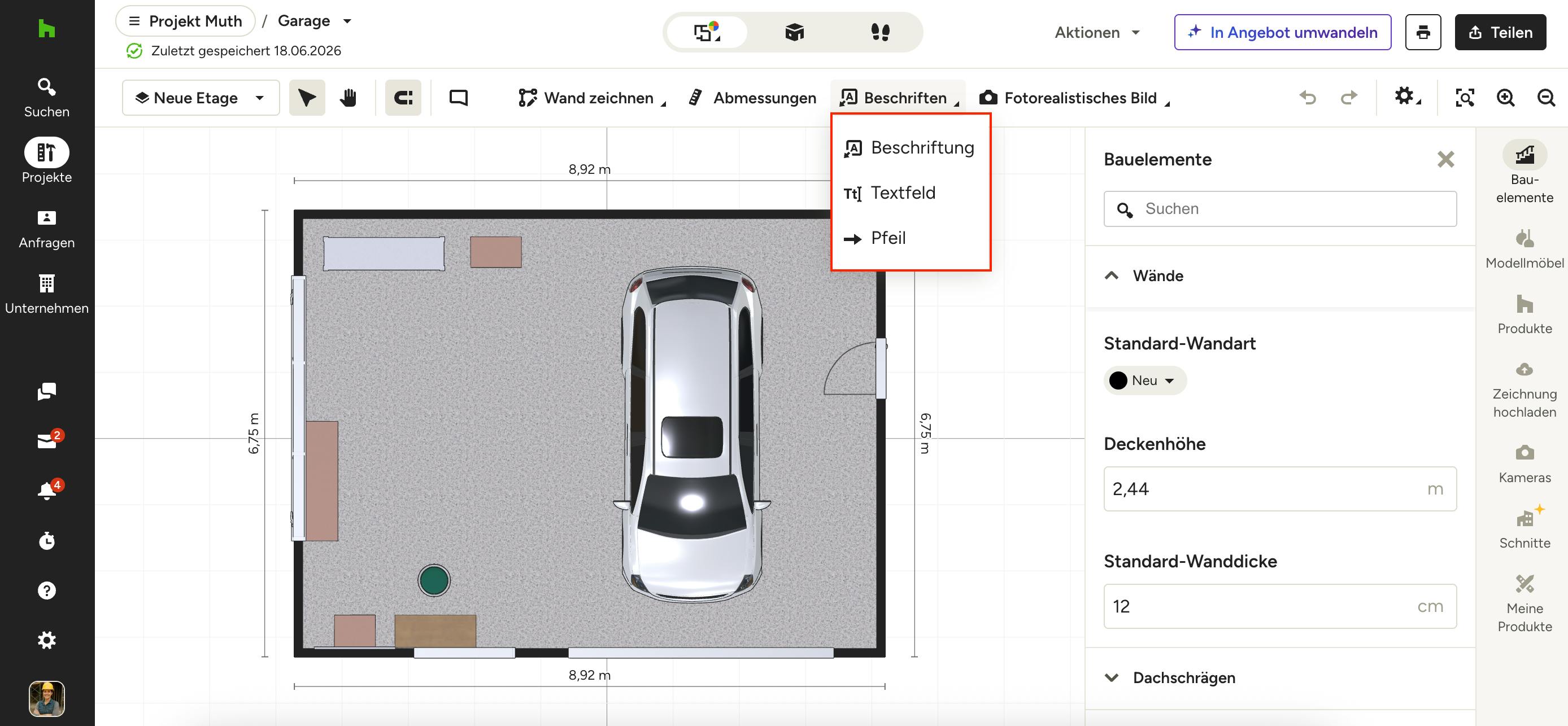

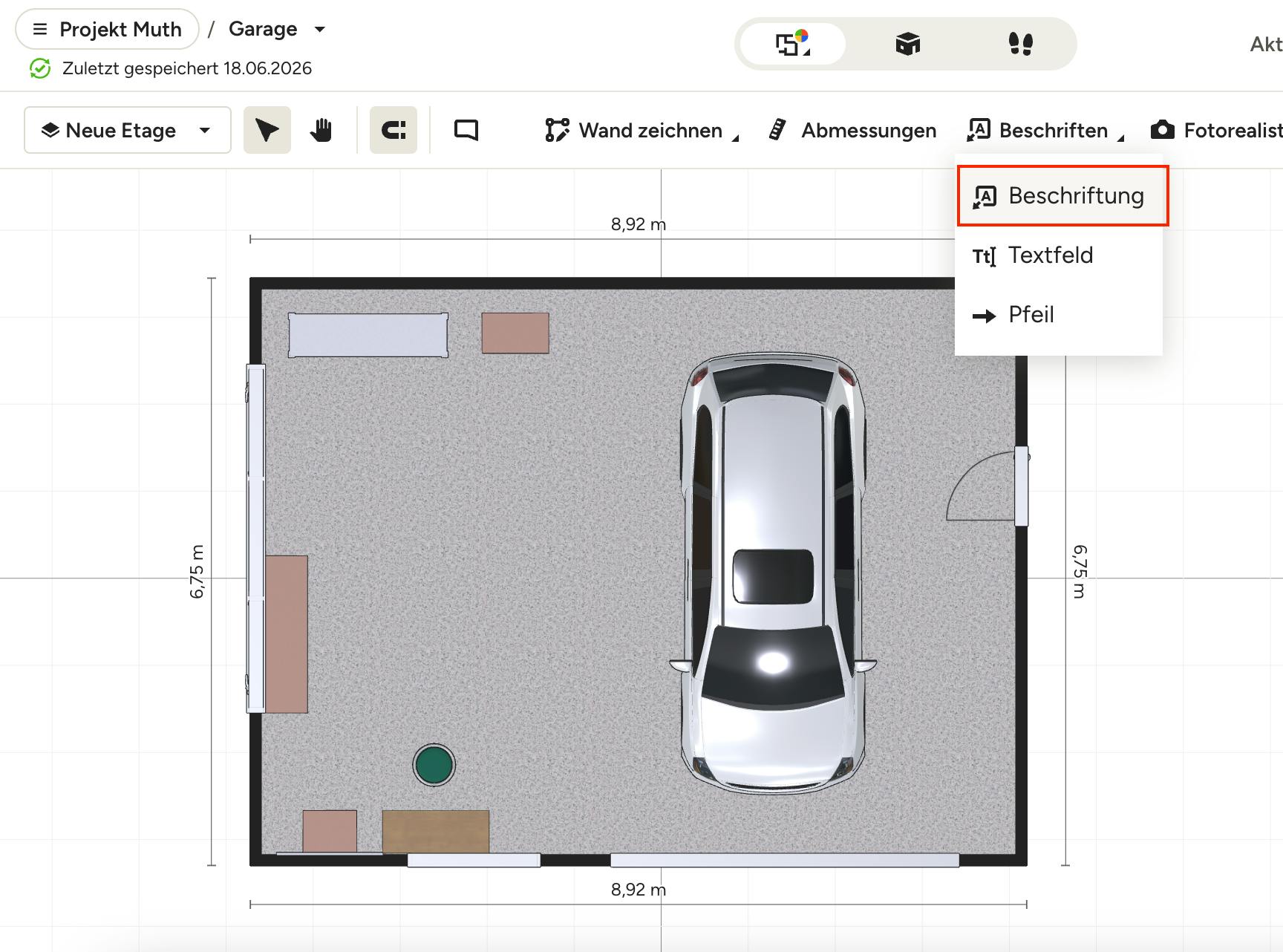

Um eine neue Beschriftung hinzuzufügen, die sowohl ein Textfeld als auch einen Pfeil enthält, öffnen Sie den entsprechenden 3D-Grundriss. Wählen Sie in der oberen Symbolleiste die Option „Beschriften“ aus und wählen Sie anschließend im Dropdown-Menü die Option „Beschriftung“ aus.
Klicken Sie einmal auf den Grundriss an der Stelle, auf die der Pfeil zeigen soll – dies ist das Element, auf das Sie hinweisen möchten (z. B. eine Wand, eine Einbauvorrichtung, ein Schrank oder ein Materialbereich).

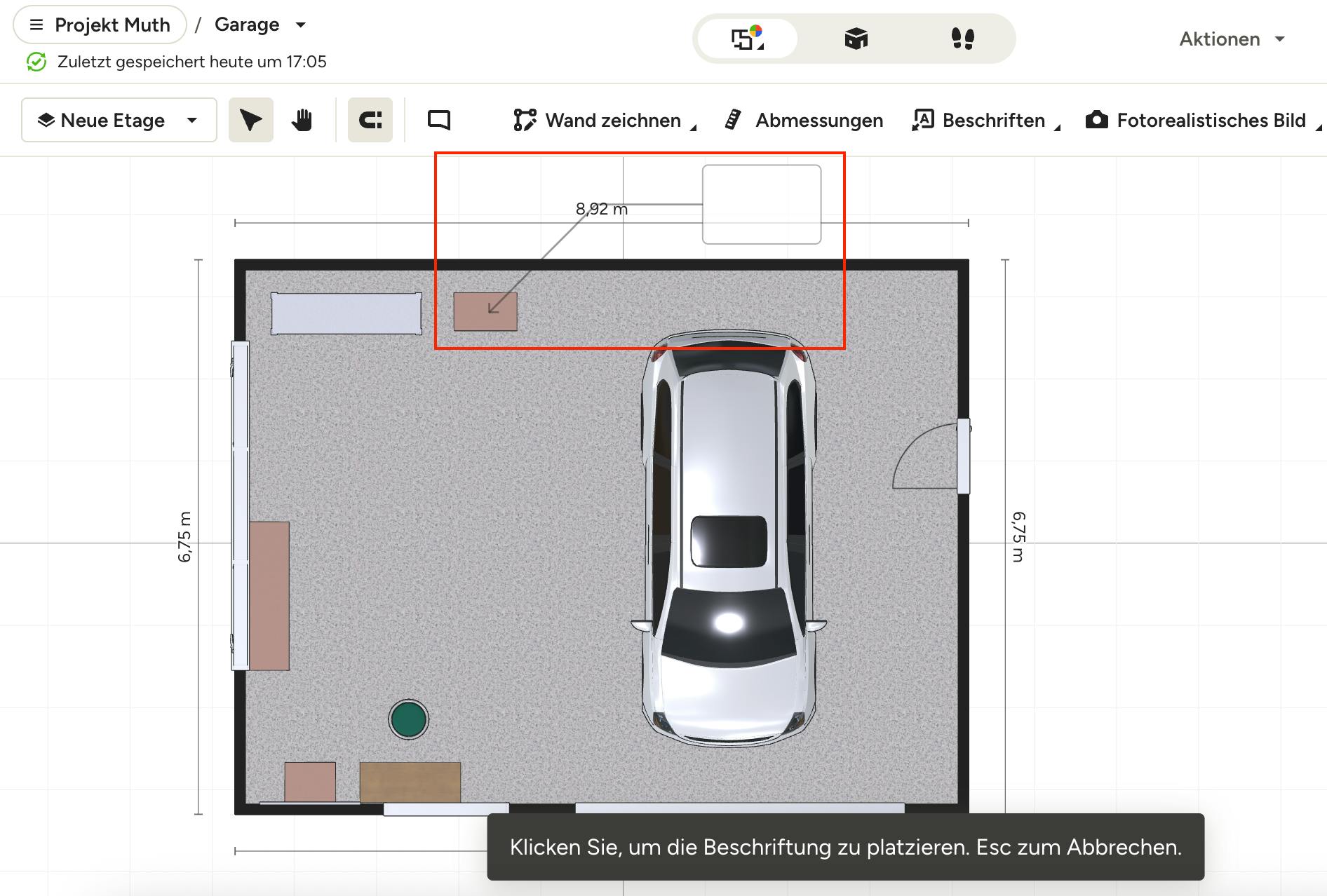

Bewegen Sie die Maus an die Stelle, an der das Textfeld erscheinen soll. Klicken Sie ein zweites Mal, um das Textfeld zu platzieren – es erscheint nun mit dem Pfeil verbunden, wie unten dargestellt.
Profi-Tipp: Sie können den Pfeil oder das Textfeld nach der ersten Platzierung jederzeit anpassen. Klicken Sie dazu auf das Textfeld oder die Pfeilspitze, ziehen Sie es bzw. ihn an eine andere Stelle und platzieren Sie es bzw. ihn dort neu.

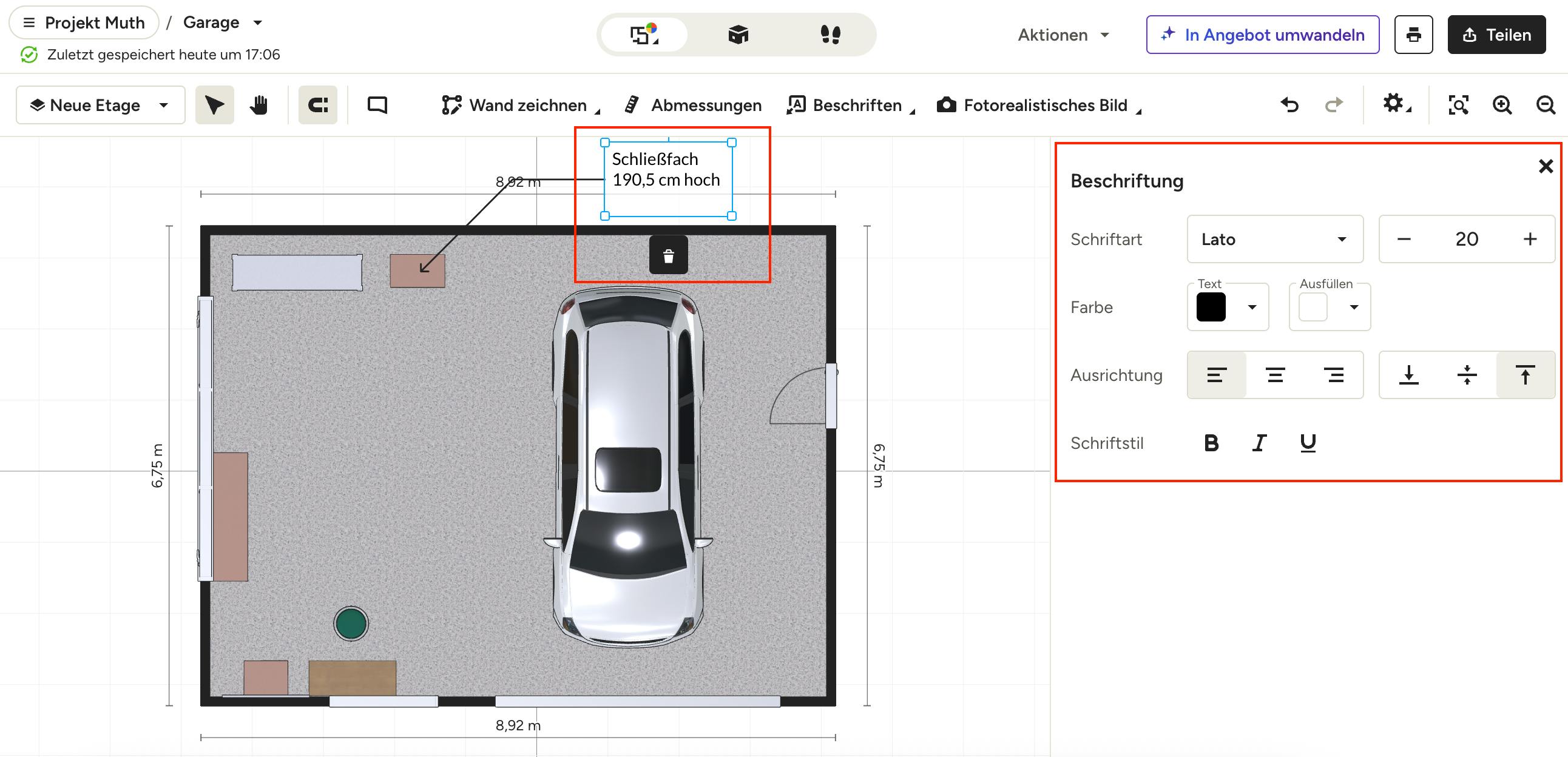

Geben Sie Ihren Beschriftungstext direkt in das Textfeld ein. Im Menü auf der rechten Seite können Sie die Formatierung anpassen – Schriftart und -größe, Schriftfarbe und Textfeldfarbe, Ausrichtung sowie Schriftstil.
Wenn Sie fertig sind, klicken Sie außerhalb des Textfelds. Wenn Sie das Textfeld löschen möchten, klicken Sie auf das Papierkorbsymbol.
Textfeld hinzufügen

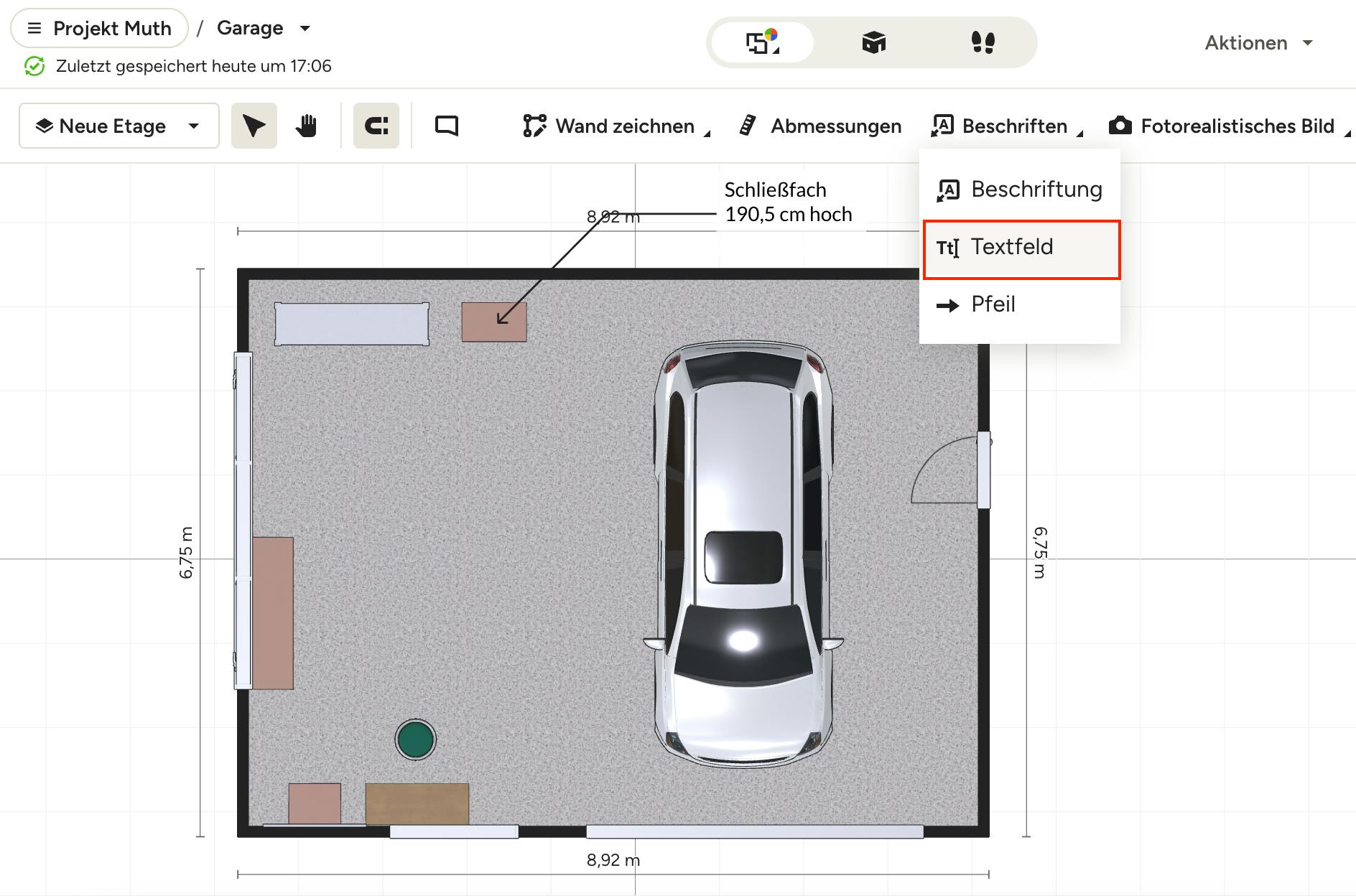

Um ein neues Textfeld hinzuzufügen, das nur Text, aber keinen Pfeil enthält, öffnen Sie den entsprechenden 3D-Grundriss. Wählen Sie in der oberen Symbolleiste die Option „Beschriften“ aus und wählen Sie anschließend im Dropdown-Menü die Option „Textfeld“.
Bewegen Sie die Maus an die Stelle, an der das Textfeld erscheinen soll, und klicken Sie dann einmal, um es zu platzieren. Das Textfeld erscheint nun auf Ihrem Grundriss – Sie können es bei Bedarf durch Klicken verschieben und die Größe ändern.

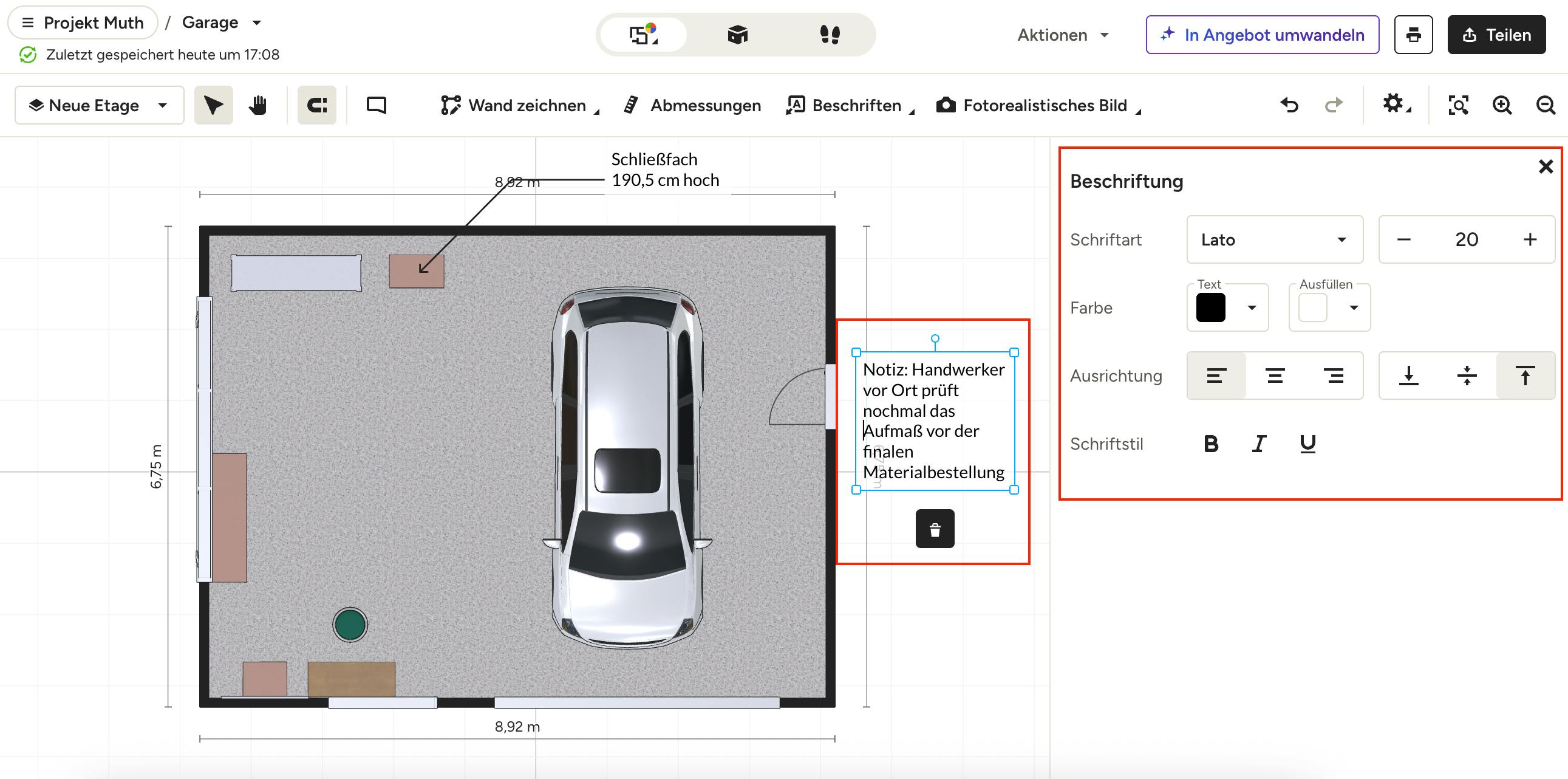

Geben Sie Ihren Text direkt in das Textfeld ein. Im Menü auf der rechten Seite können Sie die Formatierung anpassen – Schriftart und -größe, Schriftfarbe und Textfeldfarbe, Ausrichtung sowie Schriftstil.
Wenn Sie fertig sind, klicken Sie außerhalb des Textfelds. Wenn Sie das Textfeld löschen möchten, klicken Sie auf das Papierkorbsymbol.
Pfeil hinzufügen

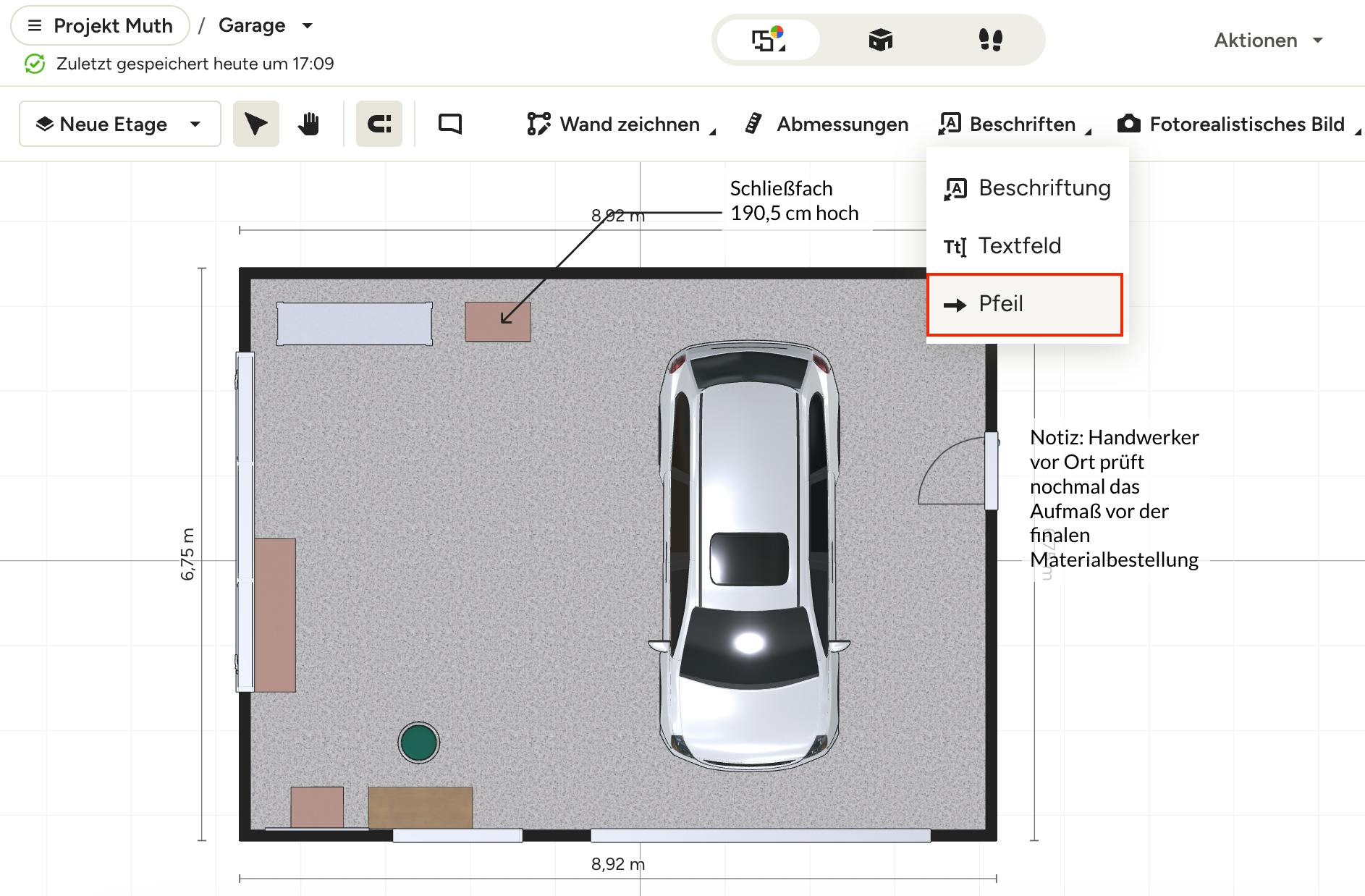

Um einen neuen Pfeil hinzuzufügen, der einen Pfeil, aber keinen Text enthält, öffnen Sie den entsprechenden 3D-Grundriss. Wählen Sie in der oberen Symbolleiste die Option „Beschriften“ aus und wählen Sie anschließend im Dropdown-Menü die Option „Pfeil“.
Klicken Sie einmal auf den Grundriss an der Stelle, auf die der Pfeil zeigen soll – dies ist das Element oder die Richtung, auf die Sie hinweisen möchten (z. B. eine Wand, eine Einbauvorrichtung, ein Schrank oder ein Materialbereich).

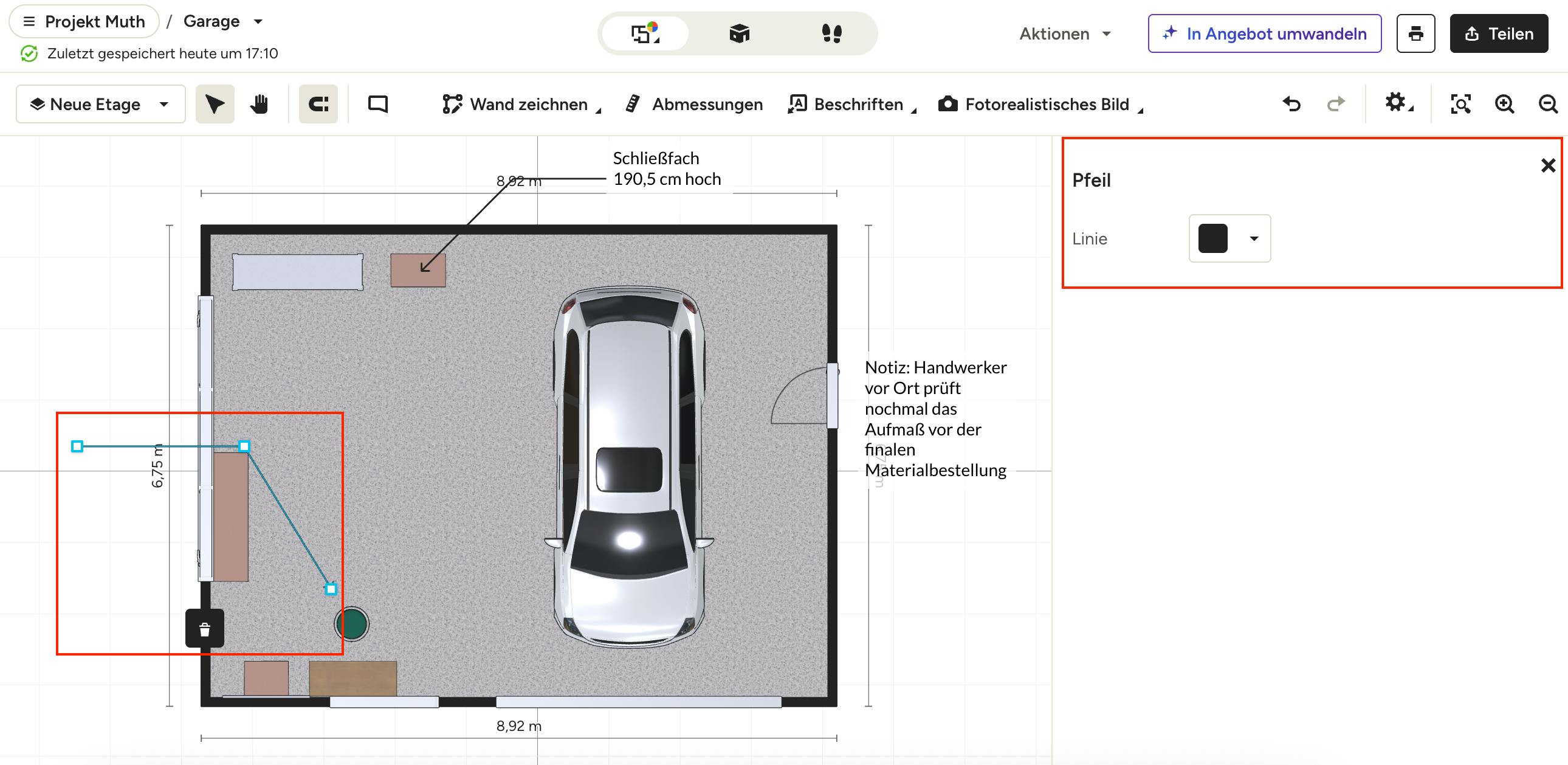

Bewegen Sie die Maus zu der Stelle, an der der Pfeil enden soll, und klicken Sie dann ein zweites Mal. Im Menü auf der rechten Seite können Sie die Farbe des Pfeils anpassen.
Wenn Sie fertig sind, klicken Sie außerhalb des Pfeils. Wenn Sie den Pfeil löschen möchten, klicken Sie auf das Papierkorbsymbol.
Beschriftung in Einstellungen anpassen
Die Beschriftungen sind zwar standardmäßig aktiviert, Sie haben jedoch die Möglichkeit, sie zu deaktivieren, um eine übersichtliche Version Ihres Grundrisses ohne störende Beschriftungen zu teilen. Dadurch werden alle vorhandenen Beschriftungen ausgeblendet, jedoch nicht gelöscht.

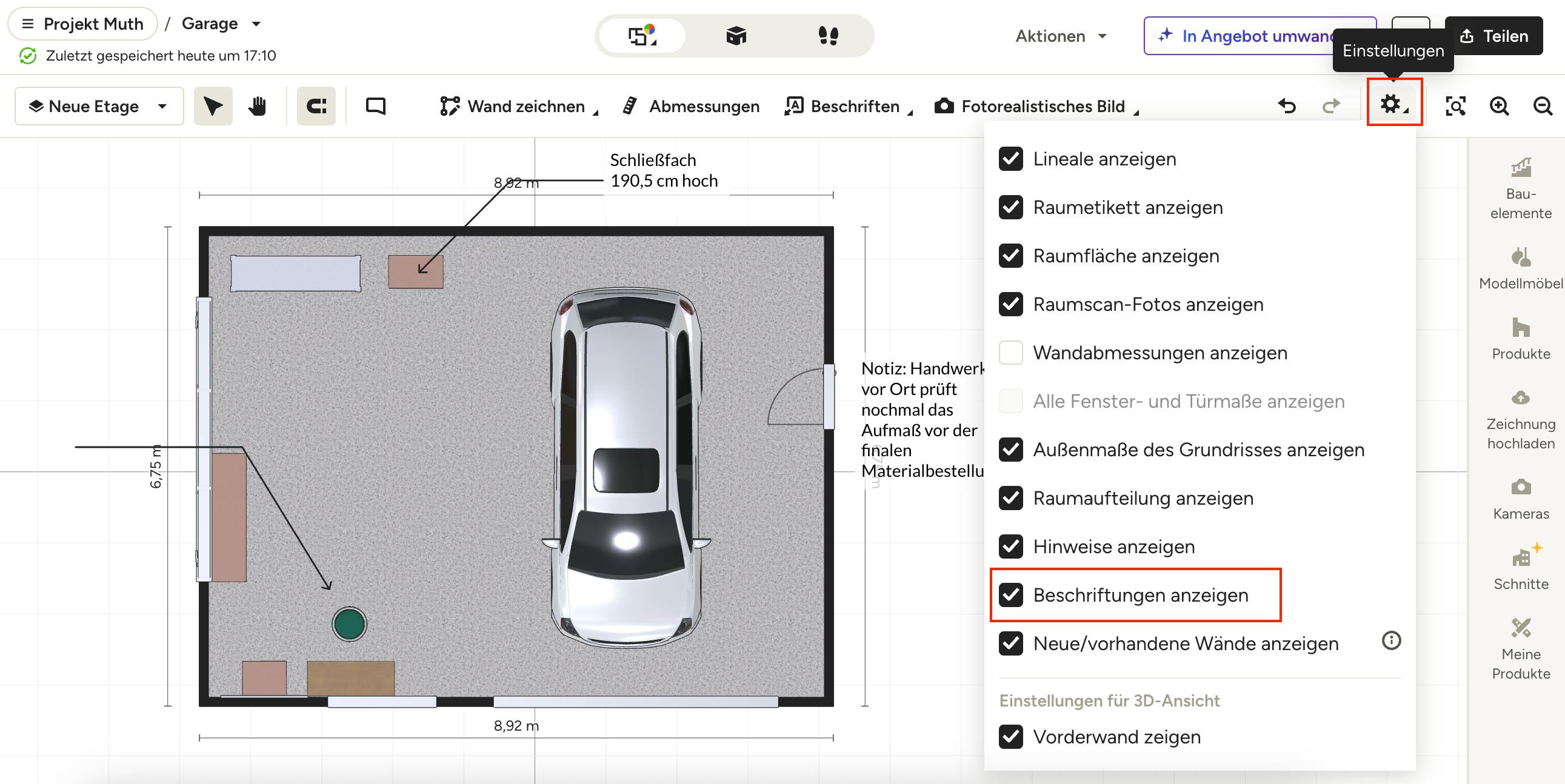

Klicken Sie dazu oben in Ihrem Grundriss auf das Zahnrad-Symbol für die Einstellungen. Deaktivieren Sie im Dropdown-Menü das Kontrollkästchen neben „Beschriftungen anzeigen“.

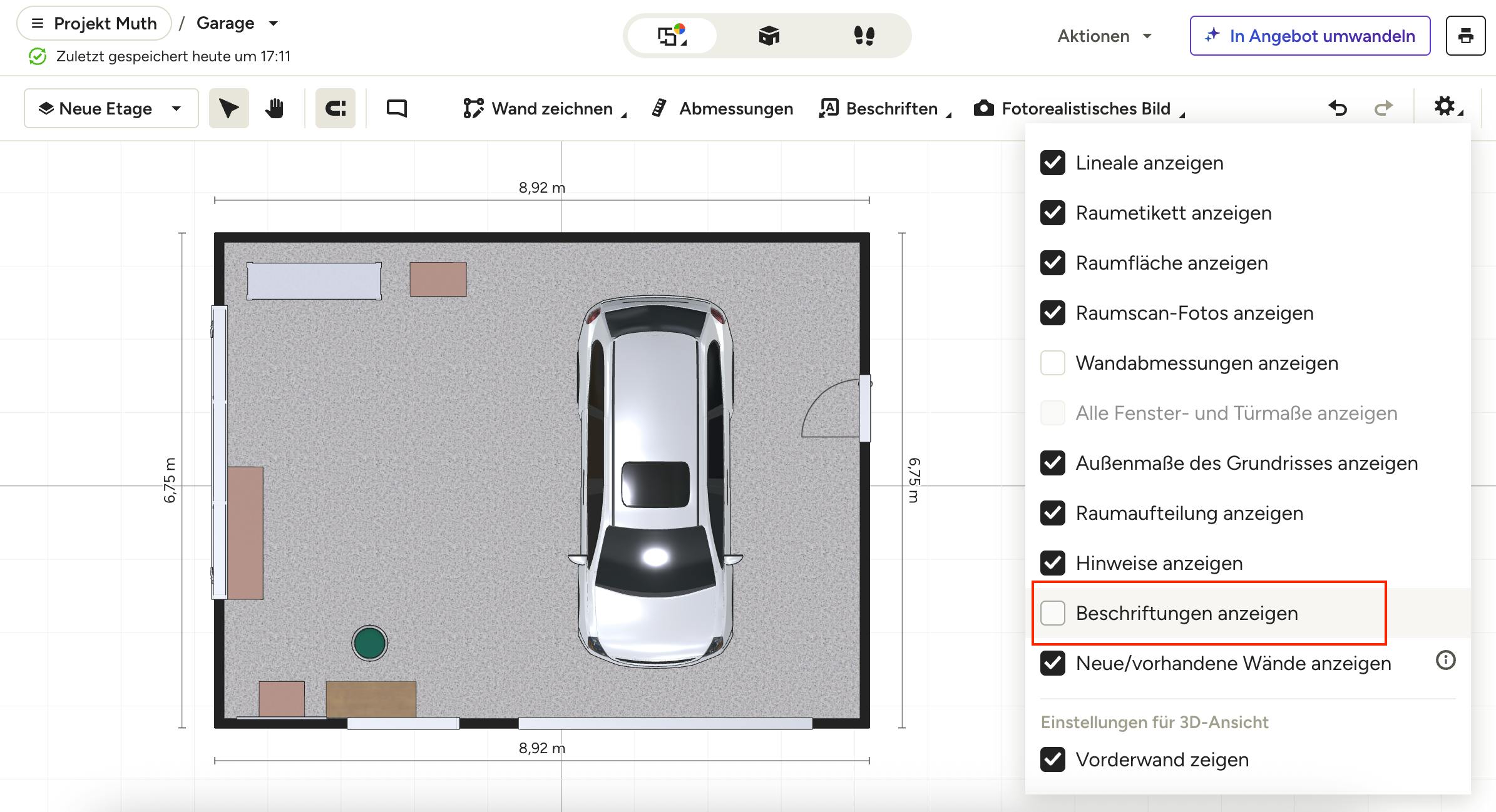

Alle vorhandenen Beschriftungen werden ausgeblendet (wie unten dargestellt). Sie können sie ganz einfach wieder einblenden, indem Sie das Kontrollkästchen „Beschriftungen anzeigen“ erneut aktivieren.
Bitte beachten Sie: Wenn Sie eine neue Beschriftung hinzufügen, während die Beschriftungen deaktiviert sind, werden alle Ihre Beschriftungen automatisch wieder angezeigt, damit Sie die Platzierung optimal bestimmen können.
Beschriftungen teilen
Wenn die Beschriftungen aktiviert sind, sind sie für alle Personen sichtbar, mit denen Sie Ihren Grundriss teilen, einschließlich Kund*innen und Teammitgliedern. Sie sind auch sichtbar, wenn Sie Ihren 3D-Grundriss ausdrucken.
Wenn Sie die Beschriftungen beim Teilen oder Drucken nicht einbeziehen möchten, können Sie das Kontrollkästchen „Beschriftungen anzeigen“ in den Einstellungen Ihres 3D-Grundrisses deaktivieren (wie oben erwähnt).
Lesen Sie die Artikel „Einen 3D-Grundriss teilen und daran zusammenarbeiten“ oder „Einen 3D-Grundriss drucken“, um mehr zu erfahren.
