Schnitte im 3D-Grundriss erstellen

Wenn Sie in Houzz Pro einen 3D-Grundriss erstellen, können Sie auch Schnitte erstellen, um Ihre Ideen Ihrem Team und Ihren Kund*innen besser zu präsentieren.

Schnitte zeigen Ihren 3D-Entwurf aus einer anderen Perspektive, indem sie eine detaillierte 2D-Version einer Innen- oder Außenwand erfassen. Mit einem Schnitt können Sie die Details Ihres Entwurfs besser präsentieren. Sie können Lineale verwenden, um bestimmte Höhen und Maße für die Dokumentation anzugeben. Sie können Ihren Schnitt nach Bedarf zuschneiden, zoomen und verschieben. Und sobald Sie fertig sind, können Sie diesen Schnitt sogar in ein fotorealistisches Rendering oder einen Screenshot umwandeln.

Einen Schnitt erstellen

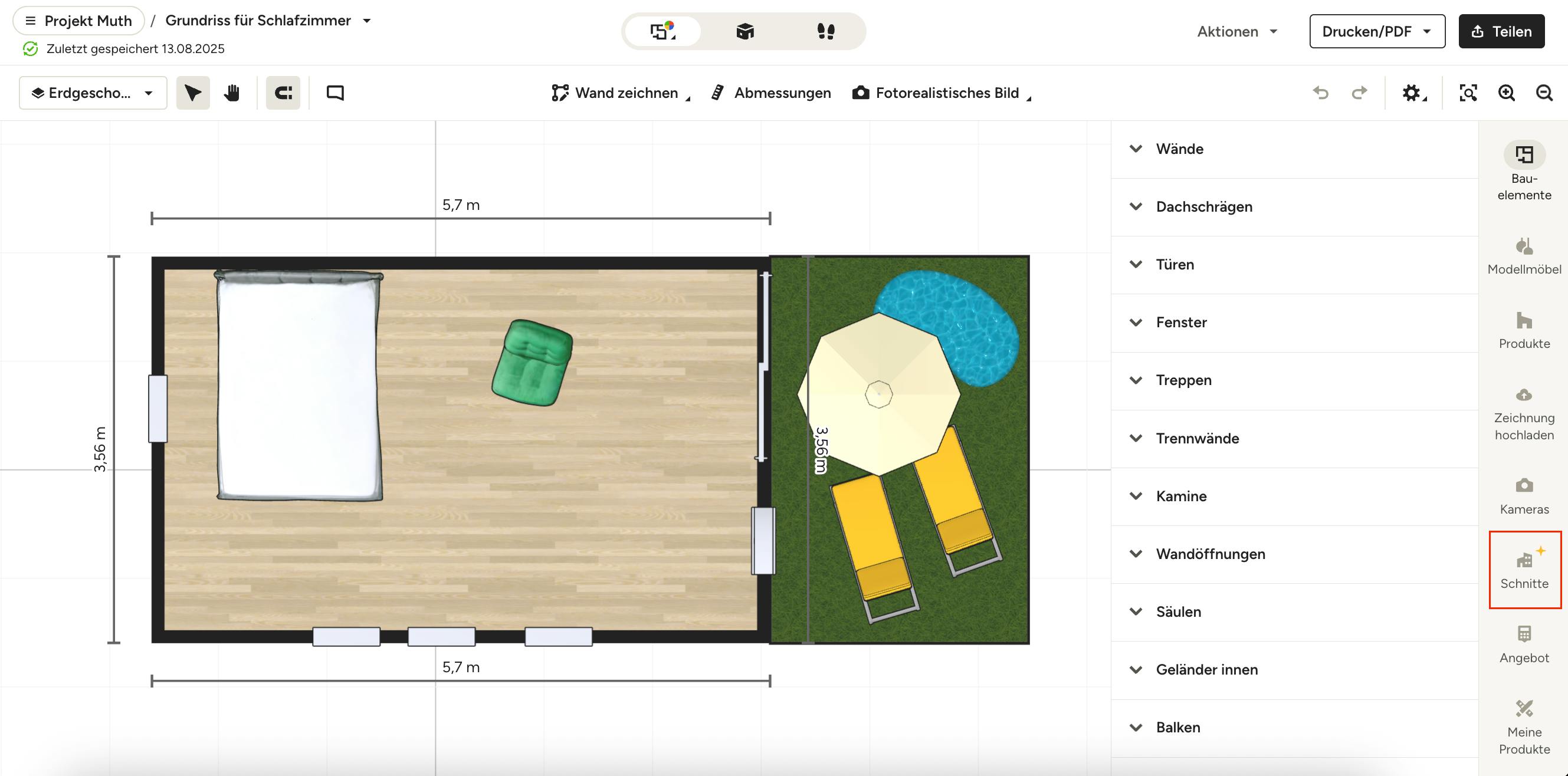

Öffnen Sie zunächst den entsprechenden 3D-Grundriss (oder erstellen Sie einen neuen Grundriss von Grund auf). Klicken Sie im Menü auf der rechten Seite auf das Symbol „Schnitte”.

Sie können einen Schnitt entweder in der Grundriss- oder der 3D-Ansicht erstellen.

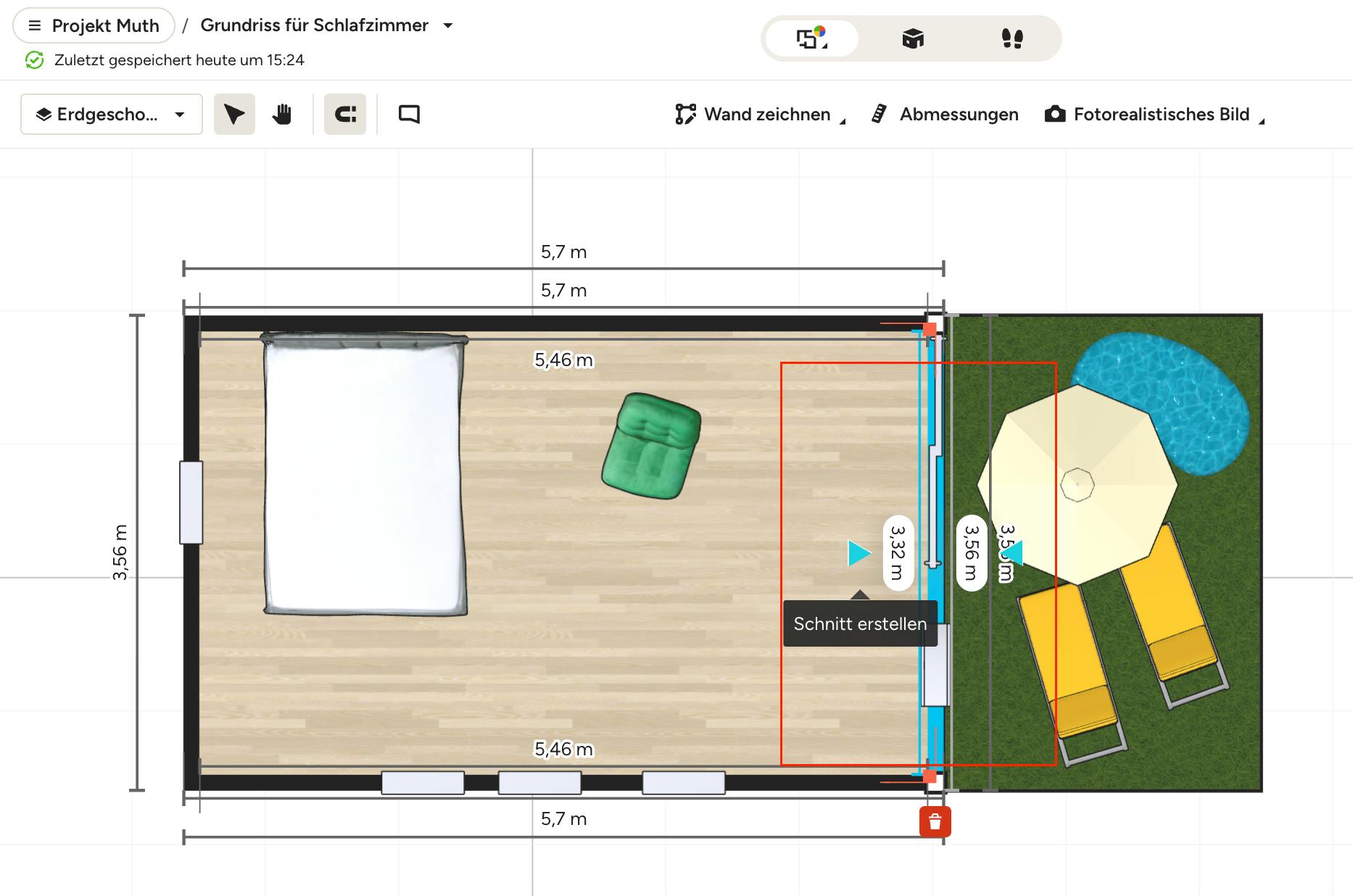

Wählen Sie in der Grundriss-Ansicht die entsprechende Wand aus. Klicken Sie auf das Dreieckssymbol an der Seite der Wand, an der Sie den Schnitt erstellen möchten. Im folgenden Beispiel erstellt das linke Dreieck einen Schnitt im Schlafzimmer, während das rechte Dreieck einen Schnitt im Außenbereich erstellt.

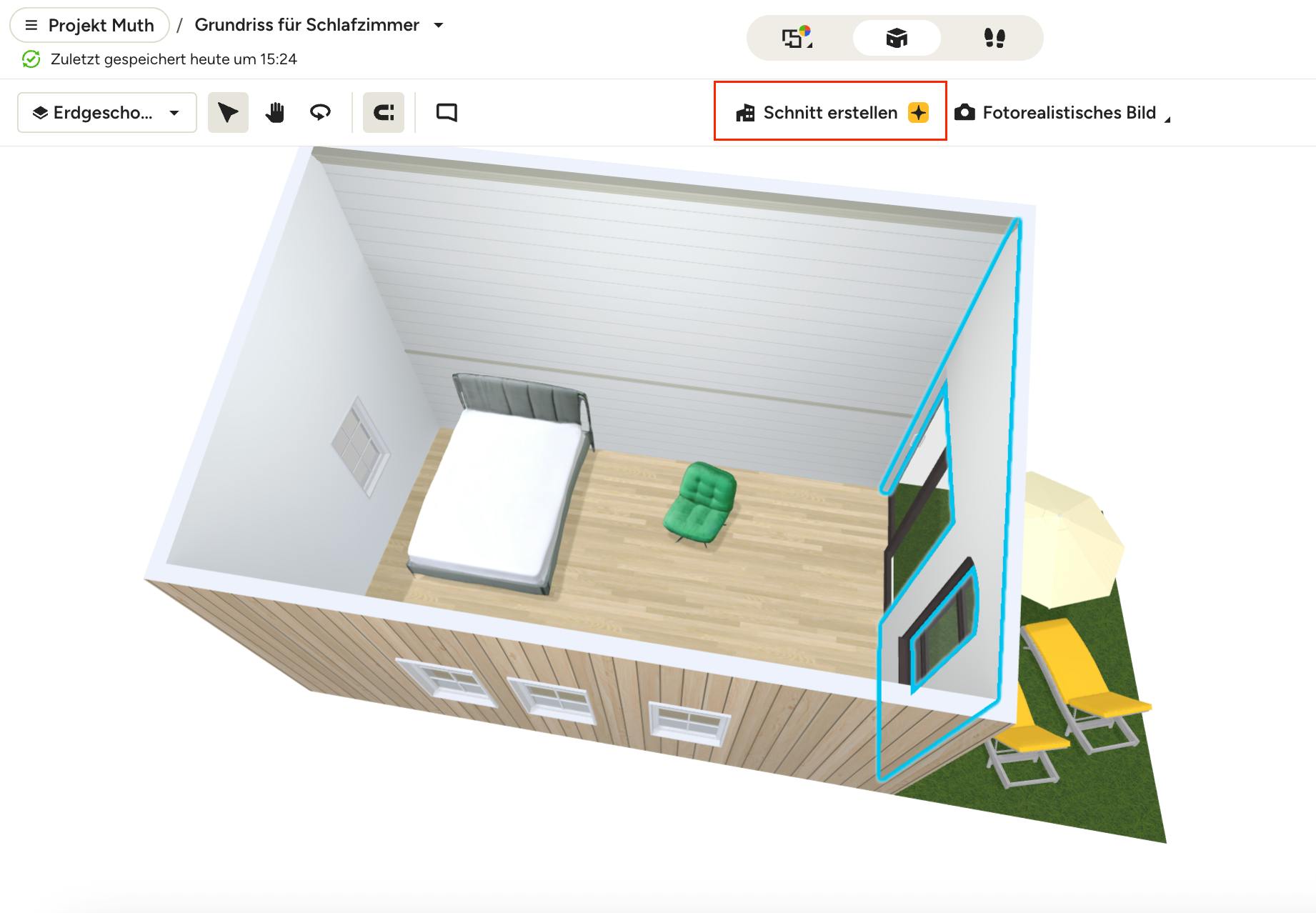

In der 3D-Ansicht wählen Sie die gewünschte Wand aus und klicken dann oben auf „Schnitt erstellen“.

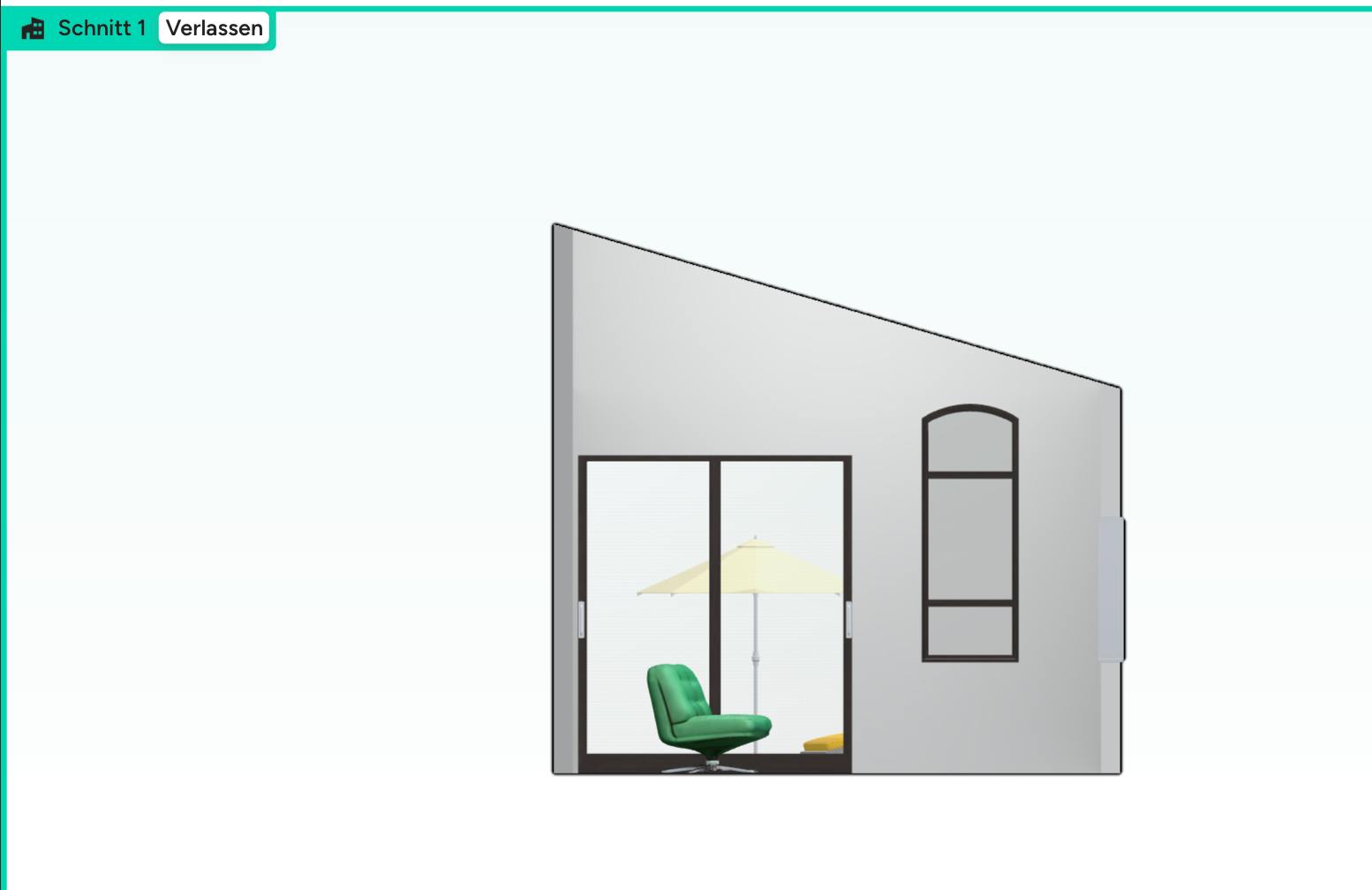

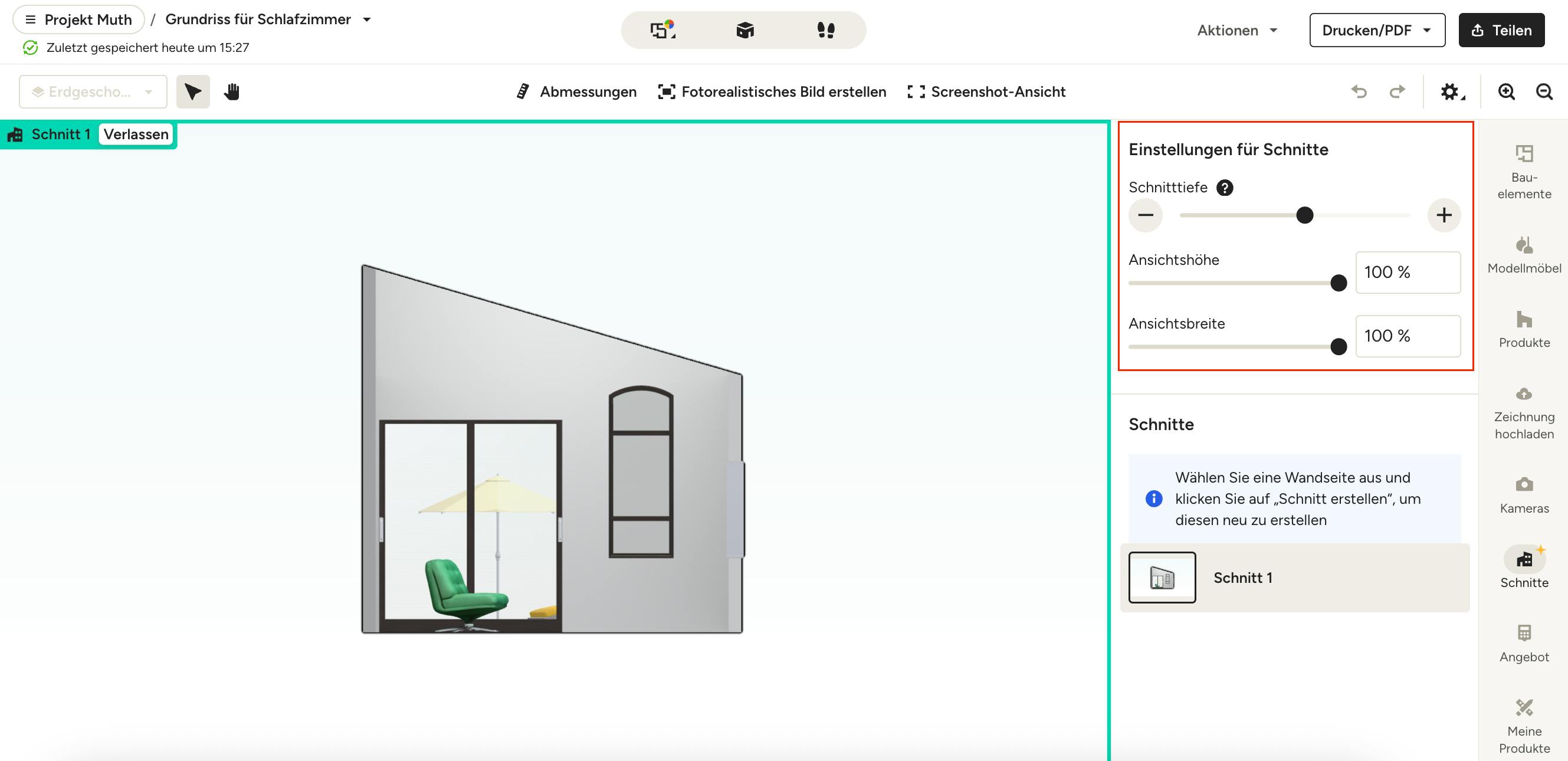

Ihr neuer Schnitt wird nun angezeigt und automatisch gespeichert. Auf der rechten Seite Ihres Bildschirms können Sie Ihre Einstellungen anpassen, um die richtige Ansicht zu erhalten. Zu den Einstellungen gehören:

• Schnitttiefe: Die Tiefe des Schnitts. Hier legen Sie fest, ob der Schnitt näher oder weiter weg positioniert werden soll.
• Ansichtshöhe: Die Höhe des Schnitts. Hier können Sie die Höhe zuschneiden, sodass Sie nur den gewünschten Ausschnitt zeigen.
• Ansichtsbreite: Die Breite der Schnitts. Hier können Sie die Breite zuschneiden, sodass Sie nur den gewünschten Ausschnitt zeigen.

Um diese Einstellungen anzupassen, nehmen Sie Änderungen in der Umschaltleiste vor oder passen Sie den Prozentsatz manuell an.

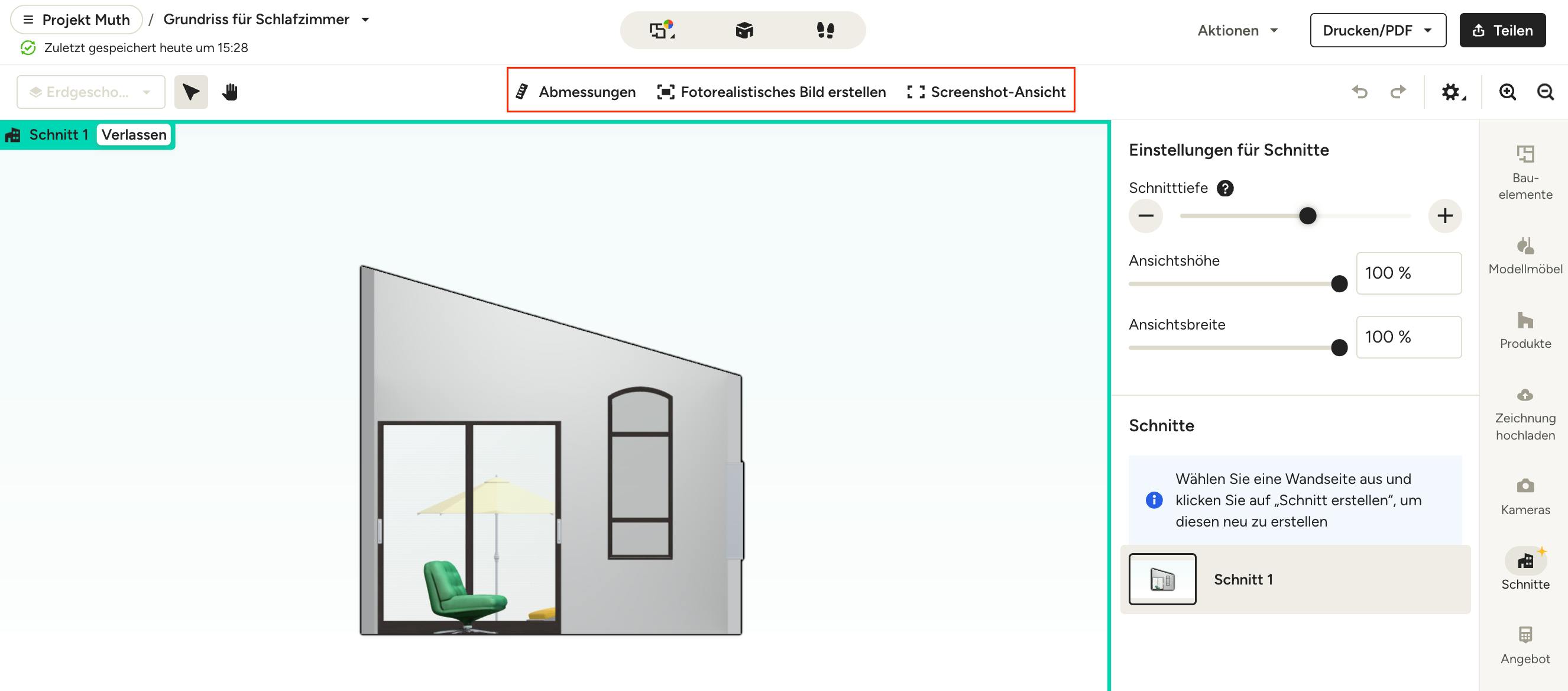

Am oberen Rand Ihrer Schnitte können Sie Maße hinzufügen, fotorealistische Renderings erstellen oder einen Screenshot machen.

Abmessungen hinzufügen

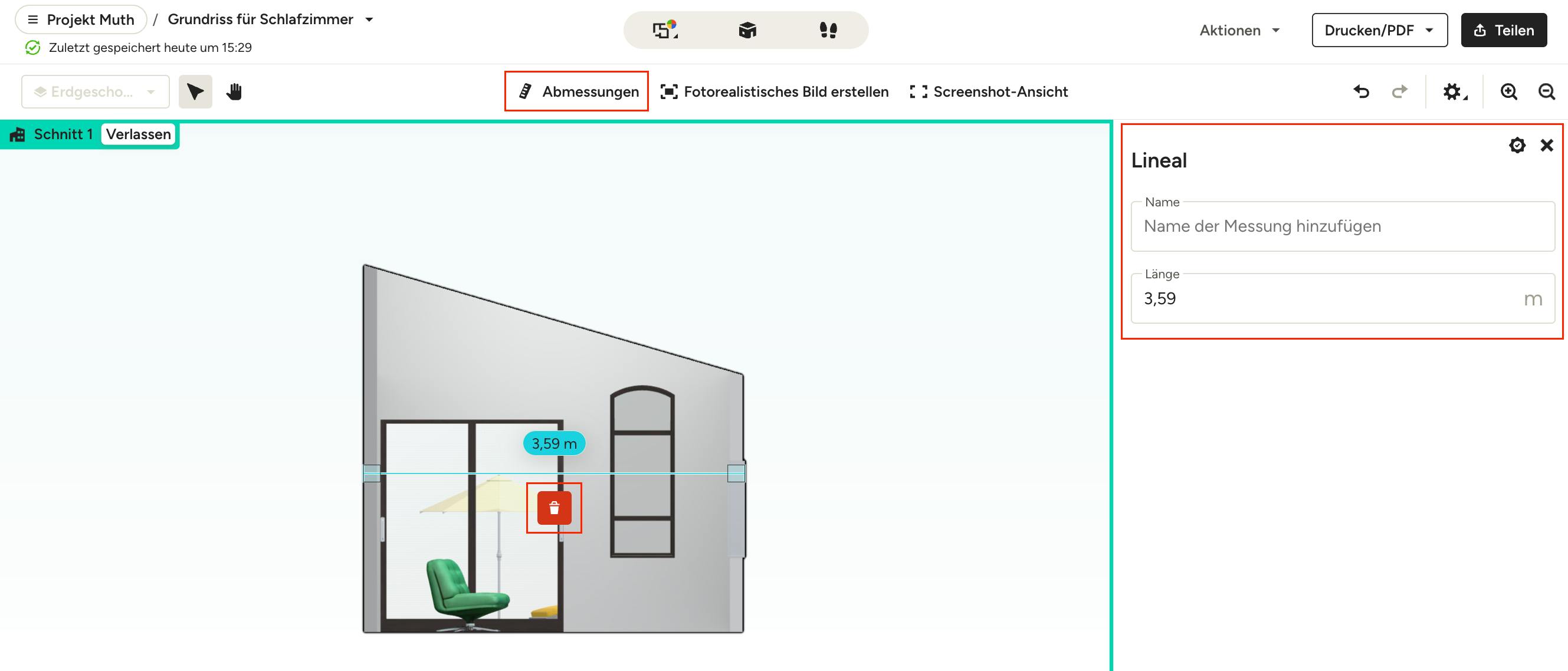

Wählen Sie „Abmessungen“, wenn Sie Ihrem Schnitt ein Lineal hinzufügen möchten. Auf diese Weise können Sie ganz einfach die Länge einer Wand, eines Schranks, eines Möbelstücks oder den Abstand zwischen Objekten dokumentieren.

Klicken Sie auf Ihren Grundriss an der Stelle, an der das Lineal beginnen soll, und klicken Sie dann erneut auf den Endpunkt. Das Lineal wird auf Ihrem Grundriss angezeigt und automatisch gespeichert. Auf der rechten Seite Ihres Bildschirms können Sie die Messung umbenennen und die genaue Länge des Lineals anpassen. Klicken Sie auf das Papierkorb-Symbol auf Ihrem Grundriss, um die Messung zu löschen.

Fotorealistisches Bild erstellen

Wählen Sie „Fotorealistisches Bild erstellen“, um eine naturgetreue Bilddarstellung Ihres Schnitts zu erstellen. Dies ist eine gute Möglichkeit, Ihren Kund*innen eine andere Darstellung Ihres Entwurfs zu präsentieren, damit sie sich das Endprodukt besser vorstellen können.

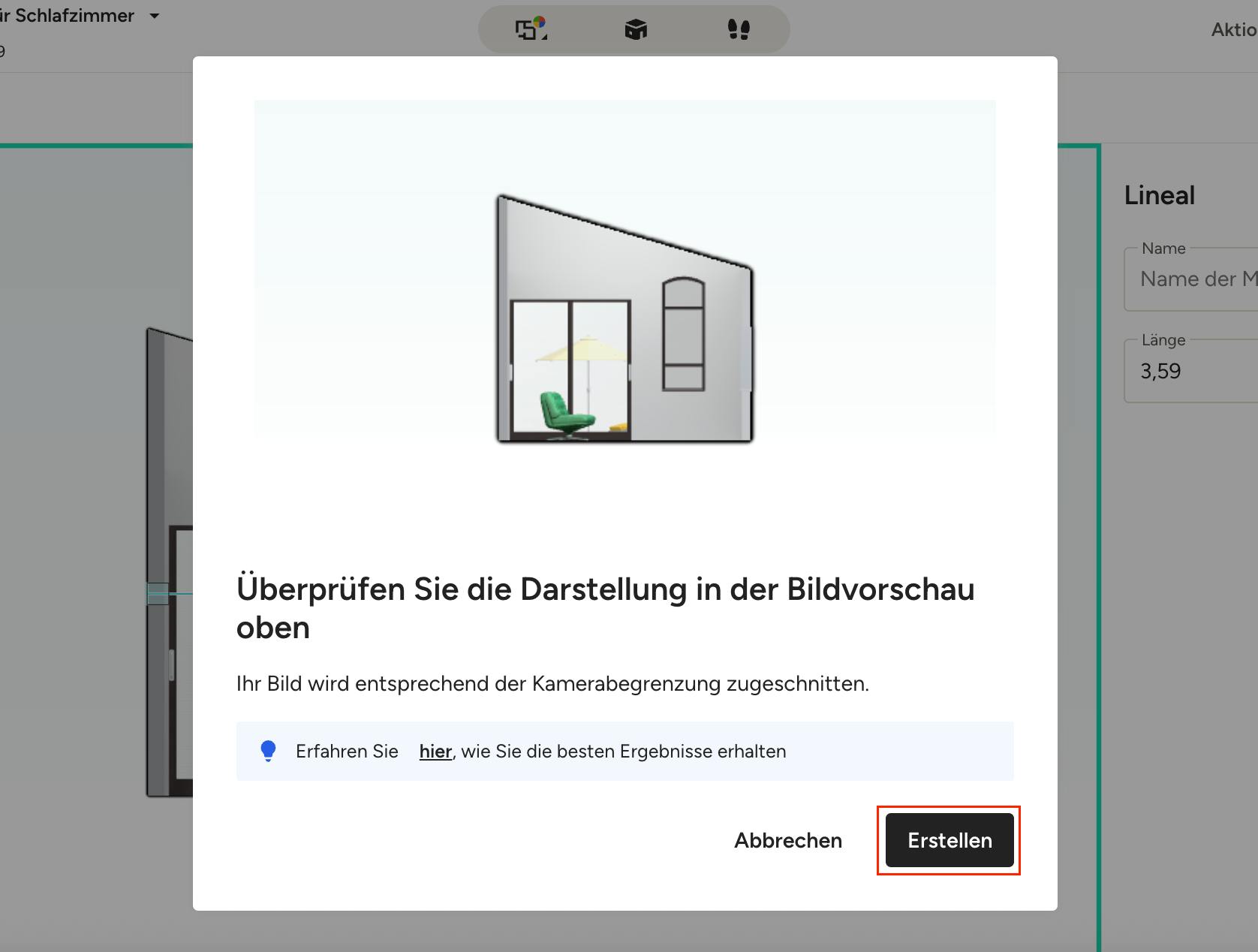

Sobald Sie auf „Fotorealistisches Bild erstellen“ klicken, erscheint ein neuer Bildschirm mit einer Vorschau. Wählen Sie „Erstellen“, um das Bild zu erstellen.

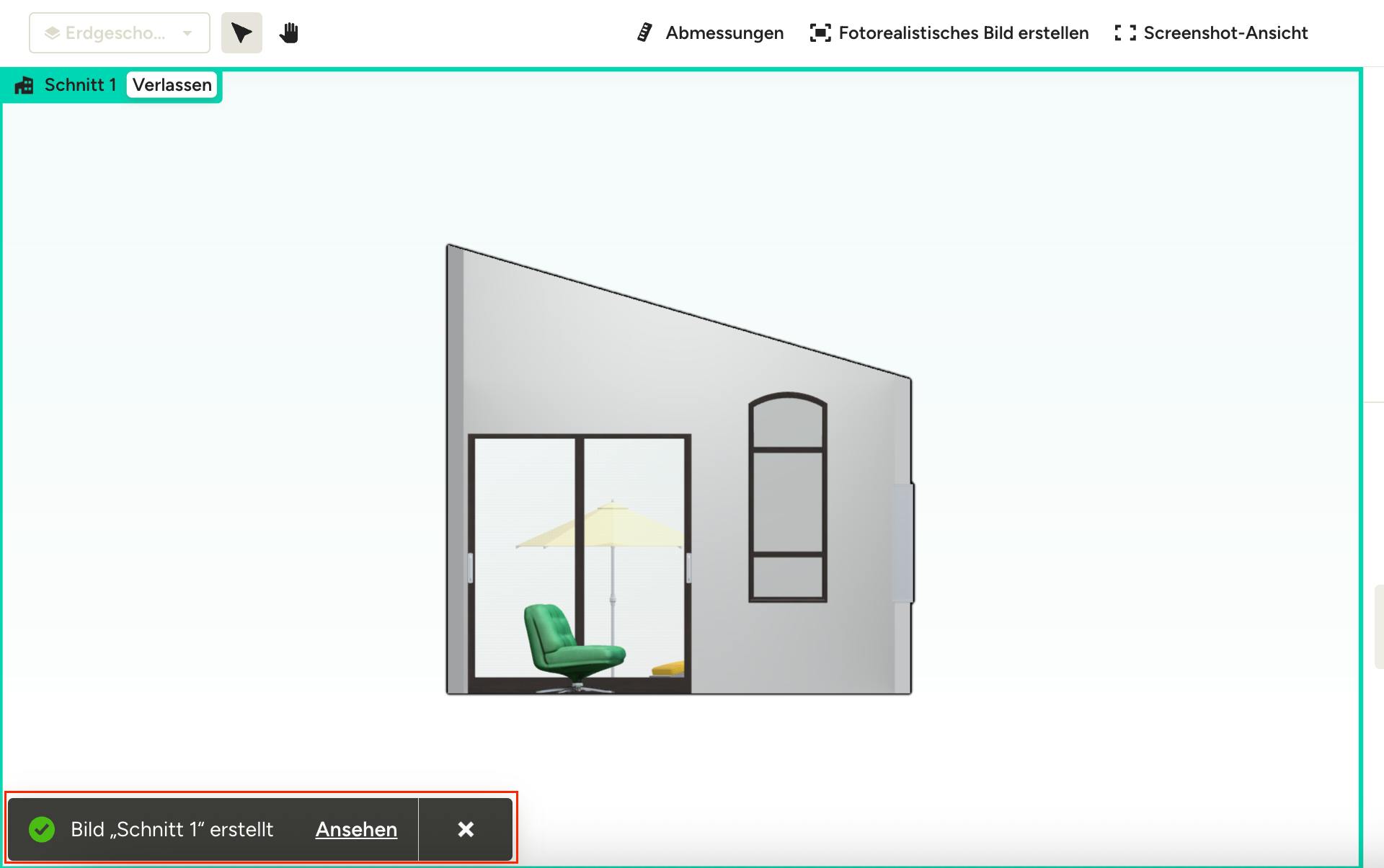

Die Erstellung Ihres fotorealistischen Bildes dauert in der Regel einige Minuten. Sie können also währenddessen weiter an Ihrem Grundriss arbeiten. Sobald das Bild fertig ist, wird Ihnen dies durch eine Benachrichtigung am unteren Bildschirmrand mitgeteilt. Um Ihr fotorealistisches Bild aufzurufen, können Sie entweder auf „Ansehen” klicken oder direkt auf die Dateien des Projekts zugreifen.

Weitere Informationen zu fotorealistischen Renderings finden Sie in diesem Artikel.

Screenshot-Ansichten erstellen

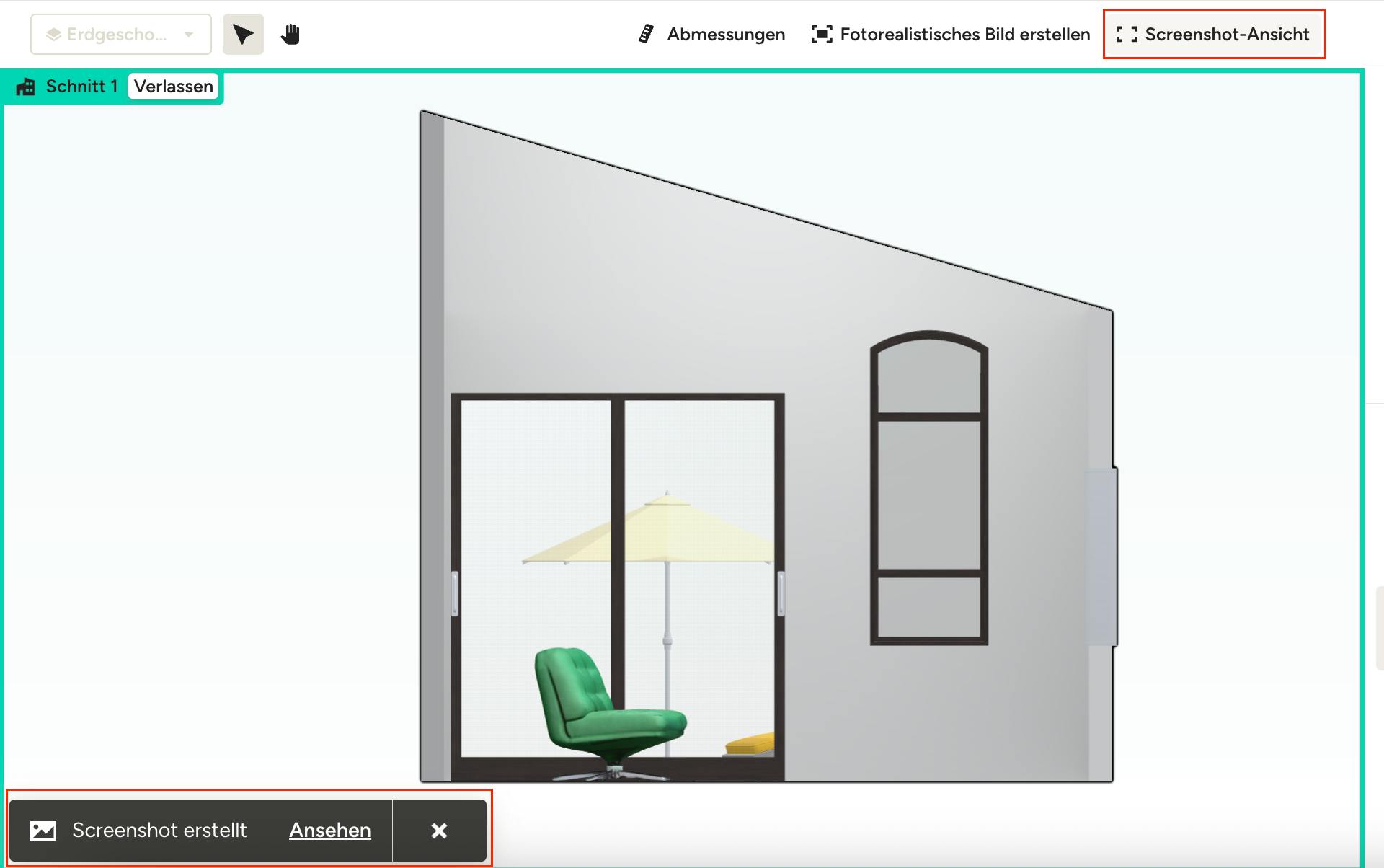

Wählen Sie „Screenshot-Ansicht“, wenn Sie einen einfachen Screenshot Ihres Schnitts erstellen möchten. Auf diese Weise können Sie ein Bild des Schnitts speichern, das Sie ganz einfach zu Ihren Projektdateien hinzufügen und mit Ihren Kund*innen oder Ihrem Team teilen können.

Das Erstellen des Screenshots kann einige Sekunden dauern. Am unteren Rand Ihres Bildschirms wird eine Benachrichtigung angezeigt, sobald der Vorgang abgeschlossen ist. Um auf Ihren Screenshot zuzugreifen, können Sie entweder auf „Ansehen“ klicken oder direkt auf die Dateien des Projekts zugreifen.

Schnitte ansehen und verwalten

Alle Ihre Schnitte werden automatisch unter dem Symbol „Schnitte“ Ihres Grundrisses gespeichert. Von hier aus können Sie vorhandene Schnitte anzeigen, umbenennen und löschen sowie neue hinzufügen.

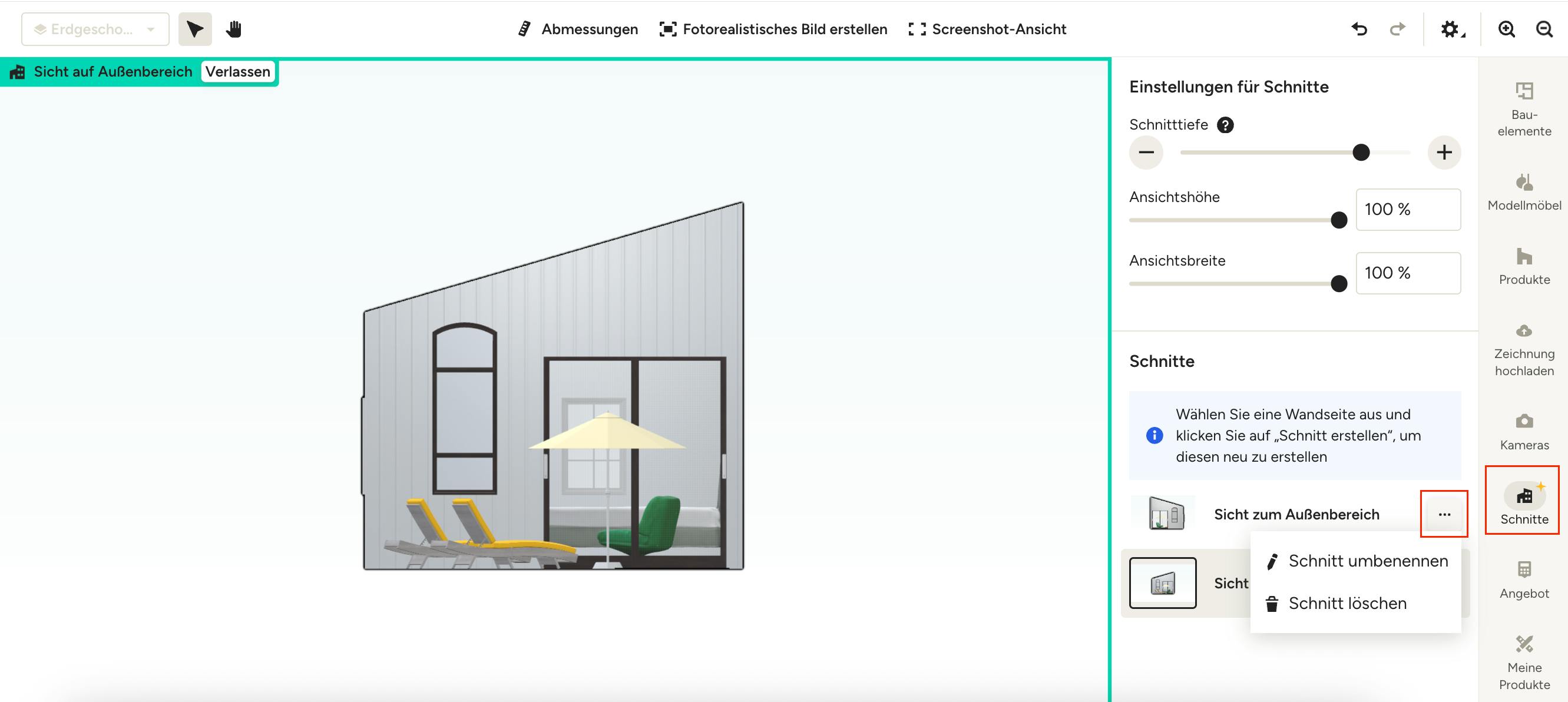

Klicken Sie auf das Symbol mit den drei Punkten neben dem entsprechenden Schnitt, um ihn umzubenennen oder zu löschen.
