Den richtigen Maßstab im Aufmaß festlegen
Bevor Sie mit dem genauen Aufmaß Ihres Projekts beginnen können, müssen Sie sicherstellen, dass das Aufmaß-Tool auf den richtigen Maßstab eingestellt ist. Houzz Pro bietet hierfür zwei Hauptmethoden an: die automatische Maßstabserkennung oder die manuelle Kalibrierung.
Die automatische Maßstabserkennung passt am besten, wenn der Maßstab klar in den Grundriss eingetragen ist (z. B. 1:50). Houzz pro verwendet KI, um den Maßstab auf dem Grundriss zu erkennen und ihn anzuwenden.
Die manuelle Kalibrierung ist die genaueste Methode für gescannte Dokumente oder PDF-Dateien, bei denen der Maßstab des Originals möglicherweise verzerrt ist. Sie ist auch hilfreich, wenn der Maßstab unbekannt ist oder in der Originalzeichnung kein Maßstab angegeben ist.
Automatische Maßstabserkennung
Wenn Ihr Grundriss einen vordefinierten Maßstab enthält, erkennt Houzz Pro mithilfe von KI den in den Zeichnungen angegebenen Maßstab und wendet ihn automatisch an. Der Maßstab wird zwar automatisch angepasst, Sie sollten jedoch überprüfen, ob er korrekt ist, bevor Sie mit Ihrem Aufmaß fortfahren.

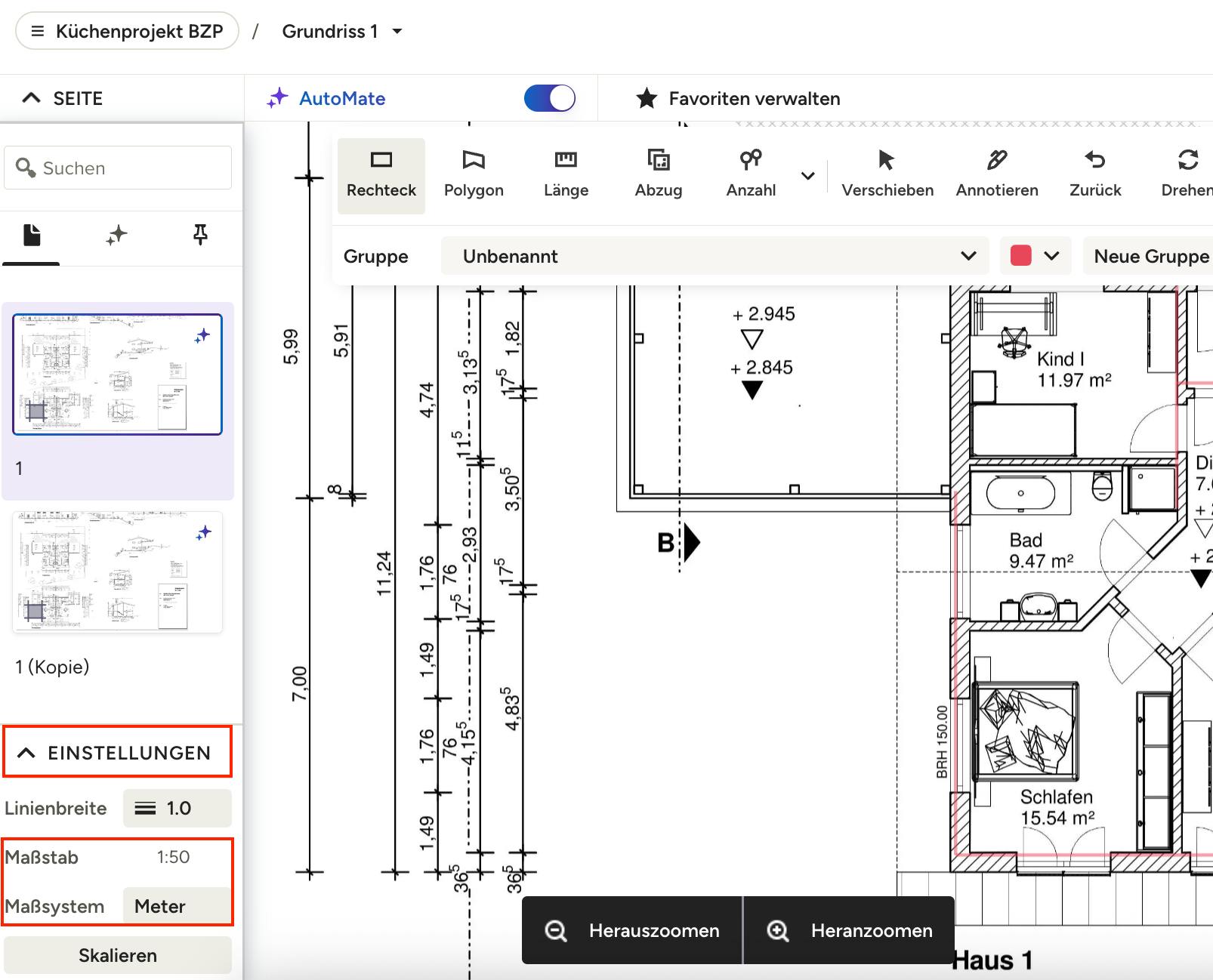

Navigieren Sie dazu im Bereich „Einstellungen“ am unteren Rand der Seitenleiste Ihres Aufmaßes.
Hier können Sie die Option „Maßsystem“ auf „Angloamerikanisch“ (Zoll) oder „Metrisch“ (Meter) einstellen. Wählen Sie unter „Maßstab“ den für Ihren Grundriss passenden Maßstab aus, z. B. 1:50 oder 1:100.

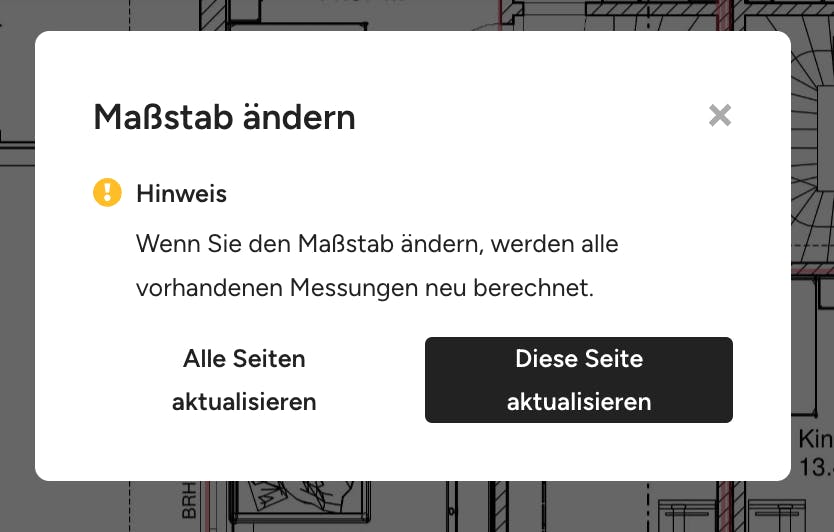

Wenn Sie Änderungen an einem bereits festgelegten Maßstab vornehmen, erscheint ein Fenster, in dem Sie aufgefordert werden, die Änderung zu bestätigen.
Wählen Sie „Diese Seite aktualisieren“, wenn Sie den Maßstab nur für die ausgewählte Seite ändern möchten.
Wählen Sie „Alle Seiten aktualisieren“, wenn Sie den Maßstab für alle Seiten ändern möchten.
Anschließend passt Houzz Pro den Maßstab für Ihr Aufmaß an.
Bitte beachten Sie Folgendes bei der Maßstabserkennung mit KI:
- Wenn eine Seite mehr als einen Maßstab enthält, kann die KI den Maßstab nicht automatisch erkennen. In diesen Fällen wird standardmäßig der Standardmaßstab (1:100) verwendet, und auf der Seite wird ein Hinweis angezeigt, um Sie darauf aufmerksam zu machen.
- Wenn der erkannte Maßstab des Plans metrisch ist, Ihre Aufmaß-Einstellungen jedoch angloamerikanisch sind (oder umgekehrt), rechnet die KI den erkannten Maßstab automatisch so um, dass er Ihren Aufmaß-Einstellungen entspricht.
Manuelle Kalibrierung
Falls in Ihrem Grundriss kein Maßstab angegeben ist oder die Datei in der Größe angepasst wurde und der Standardmaßstab nicht mehr zutreffend ist, können Sie ihn manuell anhand einer bekannten Maßeinheit kalibrieren, beispielsweise anhand einer Türöffnung oder einer Wandlänge.

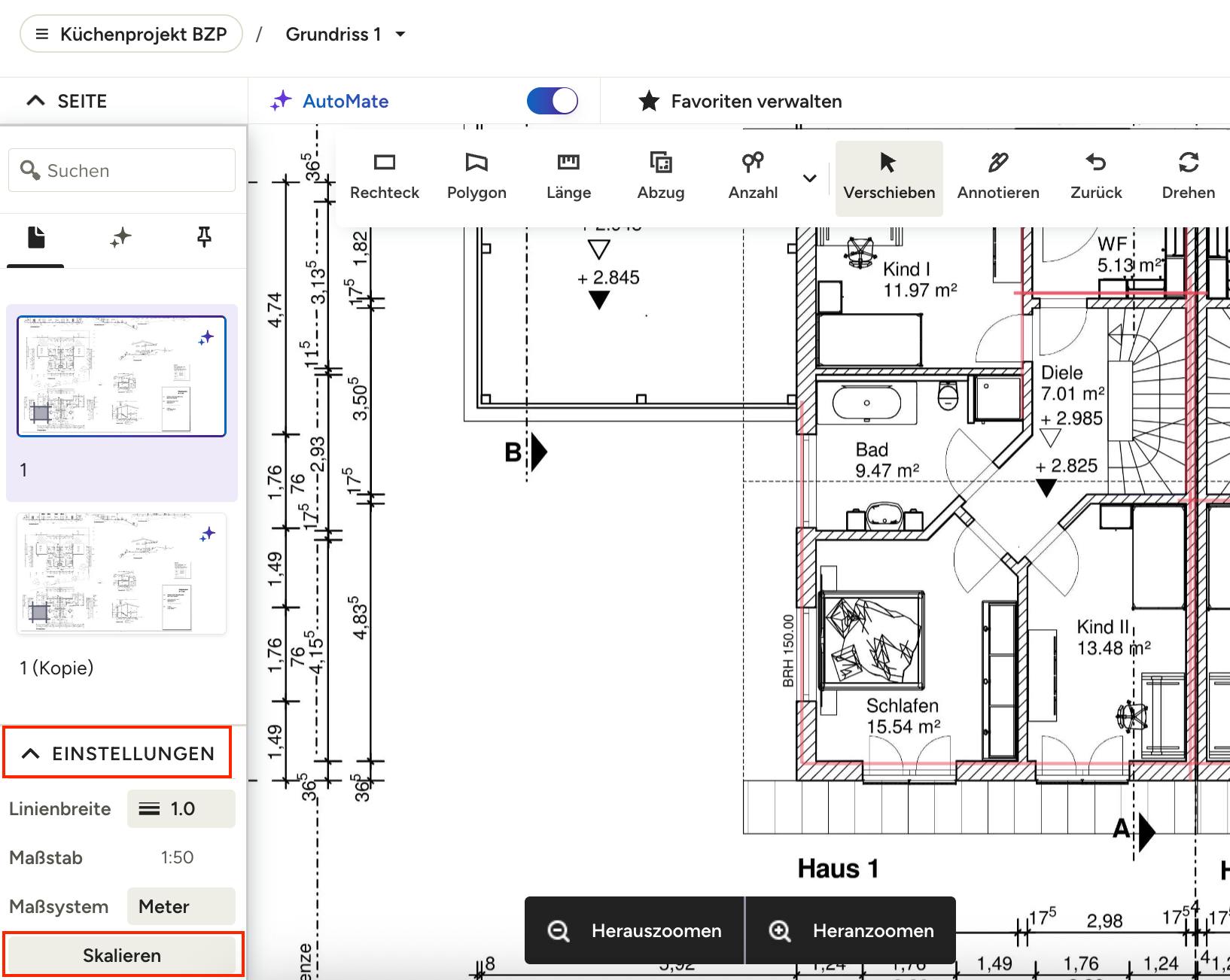

Navigieren Sie dazu im Bereich „Einstellungen“ am unteren Rand der Seitenleiste in Ihrem Aufmaß. Klicken Sie auf „Skalieren“.

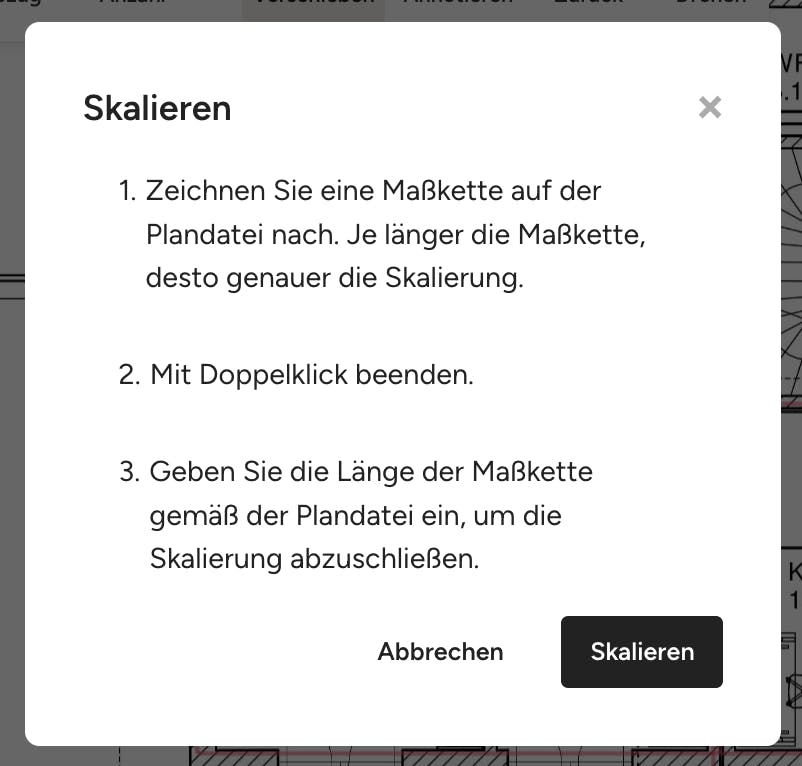

Es erscheint ein neues Fenster mit der Anleitung. Klicken Sie auf „Skalieren“.

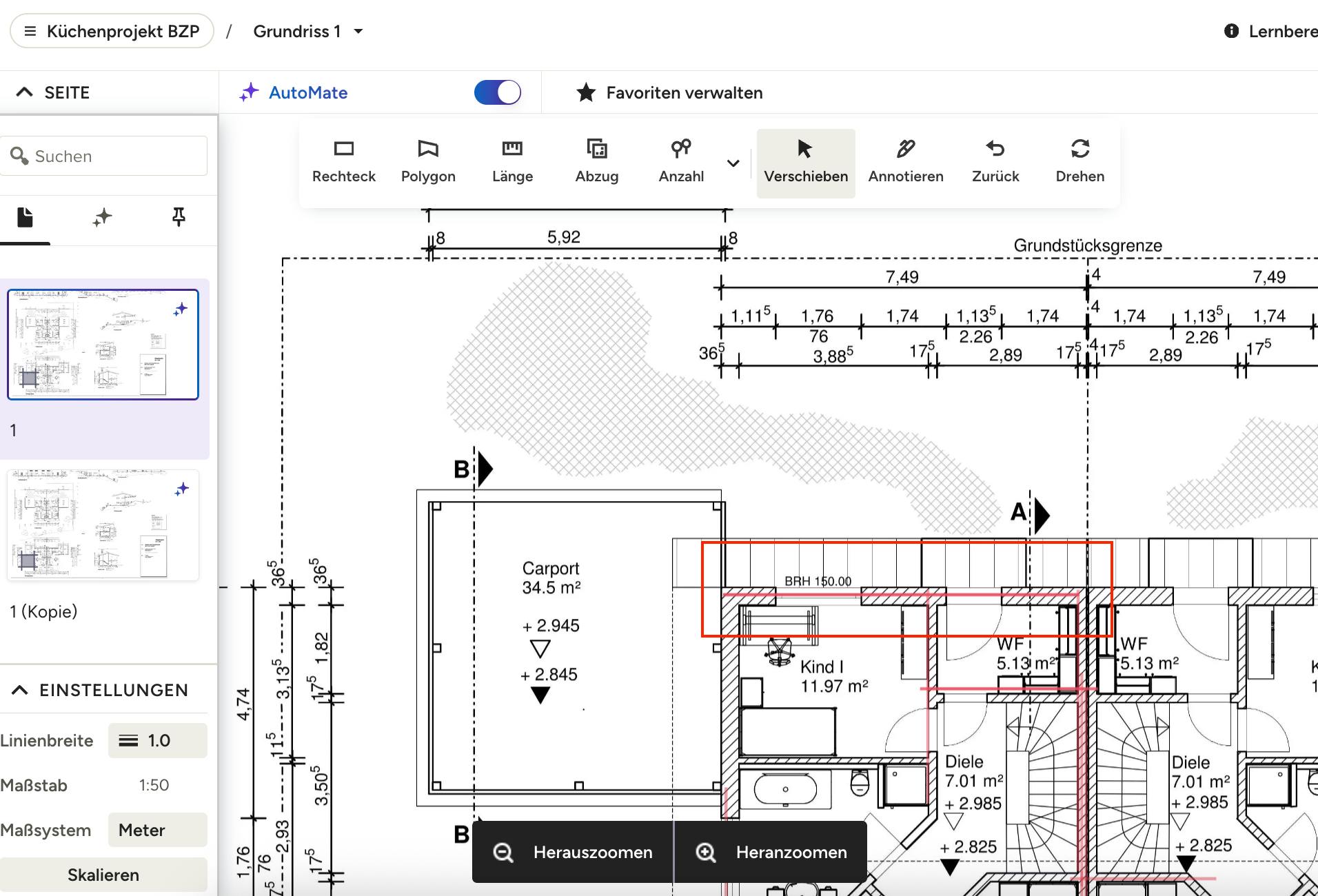

Messen Sie eine bekannte Länge direkt auf der Arbeitsfläche – klicken Sie auf eine Ecke als Startpunkt und ziehen Sie die Maus zur nächsten Ecke als Endpunkt. Schließen Sie die Linie per Doppelklick ab.

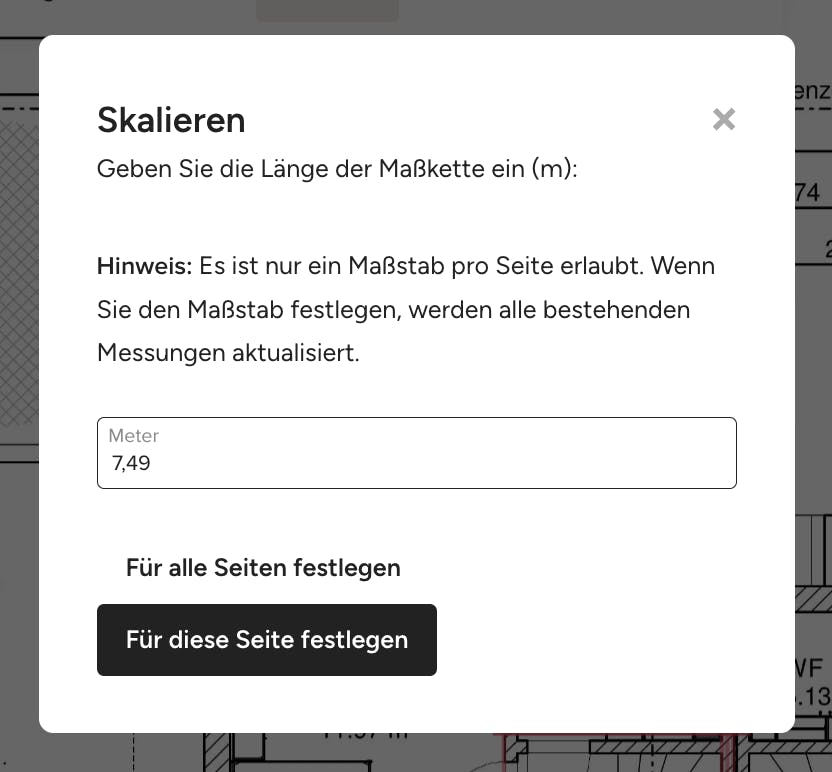

Es erscheint ein Fenster, in dem Sie Ihre bekannten Maße in die Textfelder eingeben können.
Wählen Sie „Für diese Seite festlegen“, wenn Sie den Maßstab nur für die ausgewählte Seite ändern möchten.
Wählen Sie „Für alle Seiten festlegen“, wenn Sie den Maßstab für alle Seiten ändern möchten.
Houzz Pro berechnet nun automatisch den Maßstab für Ihr Aufmaß auf der Grundlage dieses einzelnen Maßes.
Profi-Tipp: Es empfiehlt sich immer, den Maßstab zu überprüfen, indem Sie nach der Festlegung eine weitere bekannte Entfernung auf dem Grundriss vermessen.
